Popis

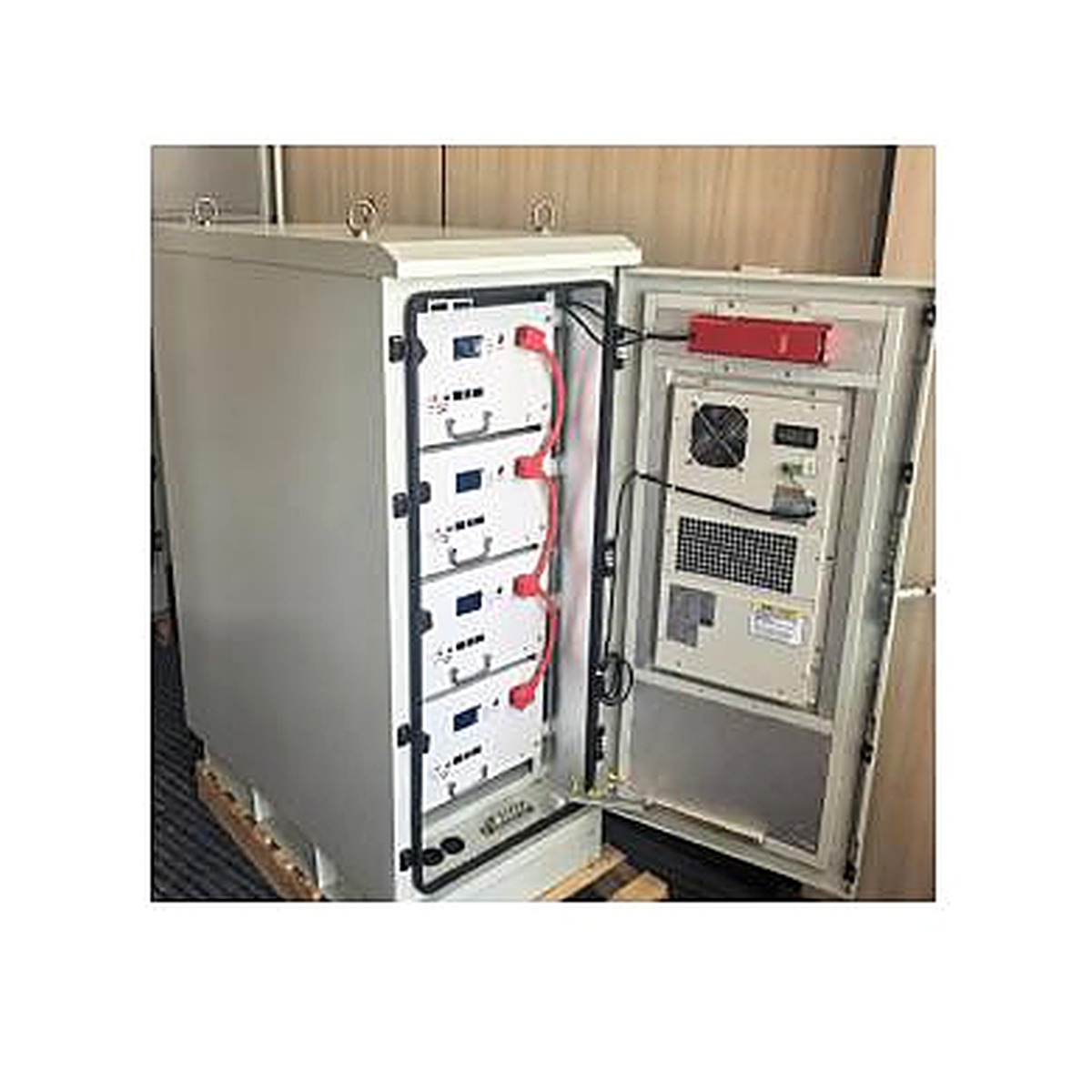

WodaTherm™ BDTN LV48 je venkovní nízkonapěťové bateriové úložiště pro firemní a větší domácí fotovoltaické projekty. Ověřená specifikace objednávky používá tři bateriové jednotky s napětím 51,2 V a kapacitou 314 Ah v třídě 48 kWh, provozní referenci 0,5C, venkovní skříň IP54, více než 8 000 cyklů při dodržení předepsaných podmínek, referenční záruku pět let a dokumentaci CE, UN38.3 a MSDS pro objednanou konfiguraci.
LV48 představuje stejnosměrnou bateriovou část projektu. Kompatibilní nízkonapěťový hybridní střídač nebo PCS, EMS, záložní přepínání, měření, elektrické ochrany, kabeláž, základ, vykládka, montáž a uvedení do provozu jsou součástí dodávky pouze tehdy, když je výslovně uvádí konečná nabídka WodaTherm™. Střídač není automatickou součástí této katalogové položky.
Venkovní bateriové úložiště 48 kWh pro firemní FVE
LV48 je určen pro dílny, farmy, kanceláře, prodejny, menší výrobní areály, nabíjecí místa a domy s výraznou výrobou FVE a spotřebou. Podle schváleného střídače a elektroprojektu může zvýšit využití vlastní solární energie, přesunout energii do večerního a nočního provozu, řídit vybrané odběrové špičky nebo napájet projektované záložní okruhy. Jmenovitá a využitelná energie jsou rozdílné hodnoty; využitelná kapacita závisí na provozním rozsahu, strategii rezervy a nastavení střídače.
10 důvodů pro venkovní umístění baterie LV48 a střídače
S kompatibilním nízkonapěťovým střídačem nebo PCS určeným do venkovního prostředí může LV48 vytvořit samostatný energetický bod mimo užívanou nebo výrobní budovu:
- Šetří cennou vnitřní plochu: konfigurace se třemi bateriovými jednotkami nezabírá technickou místnost, dílnu, garáž, sklad ani zázemí prodejny.
- Vytváří oddělené venkovní energetické centrum: baterii, vhodný střídač, řízení a projektové ochrany lze soustředit do jedné vymezené technické zóny.
- Odděluje zařízení od lidí a zboží: případná závada baterie nebo střídače se nenachází v kanceláři, prostoru pro zákazníky, výrobě ani skladu.
- Umožňuje umístění u firemního bodu připojení: systém lze navrhnout u rozvaděče FVE, hlavní rozvodny, dílny, hospodářské budovy nebo místní nabíjecí infrastruktury.
- Zajišťuje přímý servisní přístup: kontrola a údržba proběhnou bez pohybu techniků přes dům, kontrolovanou výrobu nebo zákaznické prostory.
- Nechává odpadní teplo a hluk ventilátorů venku: teplo z chlazení ani provozní zvuk nezatěžují užívané či klimatizované místnosti.
- Podporuje krátkou vysokoproudou trasu 51,2 V: střídač vedle skříně pomáhá omezit délku kabelů, úbytek napětí a ztráty při značných proudech nízkonapěťového systému 48 kWh.
- Usnadňuje manipulaci se třemi bateriovými jednotkami: přístupné venkovní stanoviště zjednodušuje plánování dodání, přístupu do skříně a budoucí práce na modulech.
- Umožňuje vlastní zabezpečený prostor: kotvení, zámky, oplocení, ochranné sloupky, osvětlení, kamerový dohled a řízený přístup chrání baterii i střídač společně.
- Podporuje budoucí rozvoj areálu: venkovní plán může ponechat servisní prostor nebo trasu pro další energetickou techniku, pokud schválený projekt umožňuje rozšíření.
Architektura 51,2 V a kompatibilita se střídačem
Tři bateriové jednotky s napětím 51,2 V a kapacitou 314 Ah poskytují vypočtenou jmenovitou energii přibližně 48,2 kWh. Při nabízené referenci 0,5C odpovídá výkon na straně baterie přibližně 24,1 kW. Jde o technickou orientační hodnotu, nikoli garantovaný AC výkon. Skutečný nabíjecí a vybíjecí výkon, zálohování a síťové funkce závisejí na schváleném střídači nebo PCS, jeho proudovém limitu, pracovním rozsahu, protokolu BMS a návrhu celého systému.
Nízkonapěťovým systémem protékají vysoké stejnosměrné proudy. Průřez a délka vodičů, přípojnice, pojistky, odpojování, konektory, ochrany a utahovací momenty se musí navrhnout společně. Shoda na 51,2 V nestačí; WodaTherm™ před výrobou ověřuje také proudovou zatížitelnost střídače a komunikaci s dodaným BMS.
Skříň IP54 s aktivním vytápěním a chlazením
Krytí IP54 omezuje vnikání prachu a chrání před stříkající vodou v rozsahu příslušné zkoušky; nejde o ochranu proti ponoření nebo zaplavení. Stanoviště vyžaduje rovný únosný podklad, odvodnění, chráněné kabelové vstupy, servisní odstupy, větrání, uzemnění, ochranu proti nárazu vozidla a řízený přístup. Je nutné vyhnout se nekontrolovanému odtoku ze střechy, záplavové trase a místu, kde může proudění vzduchu zakrýt sníh nebo uložený materiál.
Aktivní vytápění a chlazení podporuje sezónní venkovní provoz pod dohledem BMS. Konečné regulační hodnoty, vlastní spotřeba, odvod kondenzátu a povolený rozsah okolních teplot se potvrdí podle klimatu, oslunění, nadmořské výšky a provozního režimu.

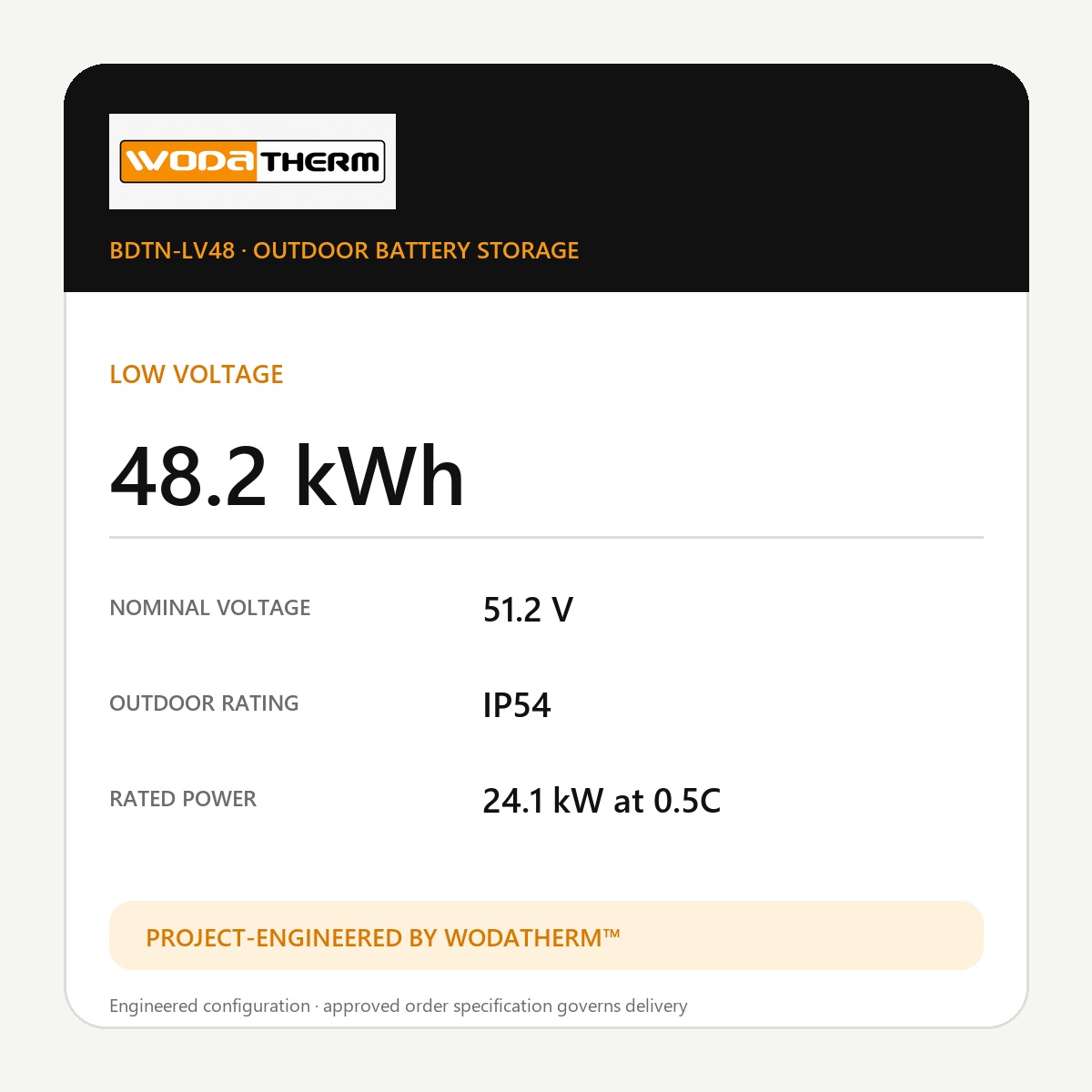

Technické údaje
| Produkt | WodaTherm™ BDTN LV48 – venkovní bateriové úložiště pro firemní FVE |
|---|---|
| Architektura | nízkonapěťová DC |
| Kapacitní třída podle nabídky | 48 kWh |
| Vypočtená jmenovitá energie | přibližně 48,2 kWh |
| Jmenovité napětí | 51,2 V DC |
| Konfigurace | 3 × bateriová jednotka 314 Ah |
| Provozní reference | 0,5C |
| Vypočtený výkon baterie při 0,5C | přibližně 24,1 kW |
| Krytí skříně | venkovní skříň IP54 |
| Řízení teploty | aktivní vytápění a chlazení pod dohledem BMS |
| Rozměry a hmotnost | potvrdí schválená specifikace objednávky |
| Referenční počet cyklů | 8 000+ při dodržení dodaných provozních podmínek |
| Referenční záruka | 5 let podle konečných podmínek |
| Dokumentace | CE, UN38.3 a MSDS pro objednanou konfiguraci |
| Předpokládané dodání | 30 dní |
Příprava projektu a doprava
Katalogová cena vychází ze standardního doručení na evropskou adresu používaného pro tento model. Příplatky za odlehlé oblasti, zvláštní povolení, vykládka, jeřáb, základ, montáž a uvedení do provozu jsou zahrnuty pouze tehdy, když je uvádí konečná nabídka. WodaTherm™ před výrobou potvrdí střídač, protokol BMS, využitelnou energii, výkon, teploty, uspořádání skříně, ochrany, kabelové vstupy, základ, odvodnění, přístup a seznam dokumentů.
Předpokládané dodání je 30 dní. Pošlete nám model střídače nebo PCS, adresu instalace, fotografie stanoviště, naměřený profil spotřeby, požadované záložní funkce a očekávané zimní i letní teploty. Ověříme kompatibilitu a stanovíme správný rozsah projektu LV48.
