Popis

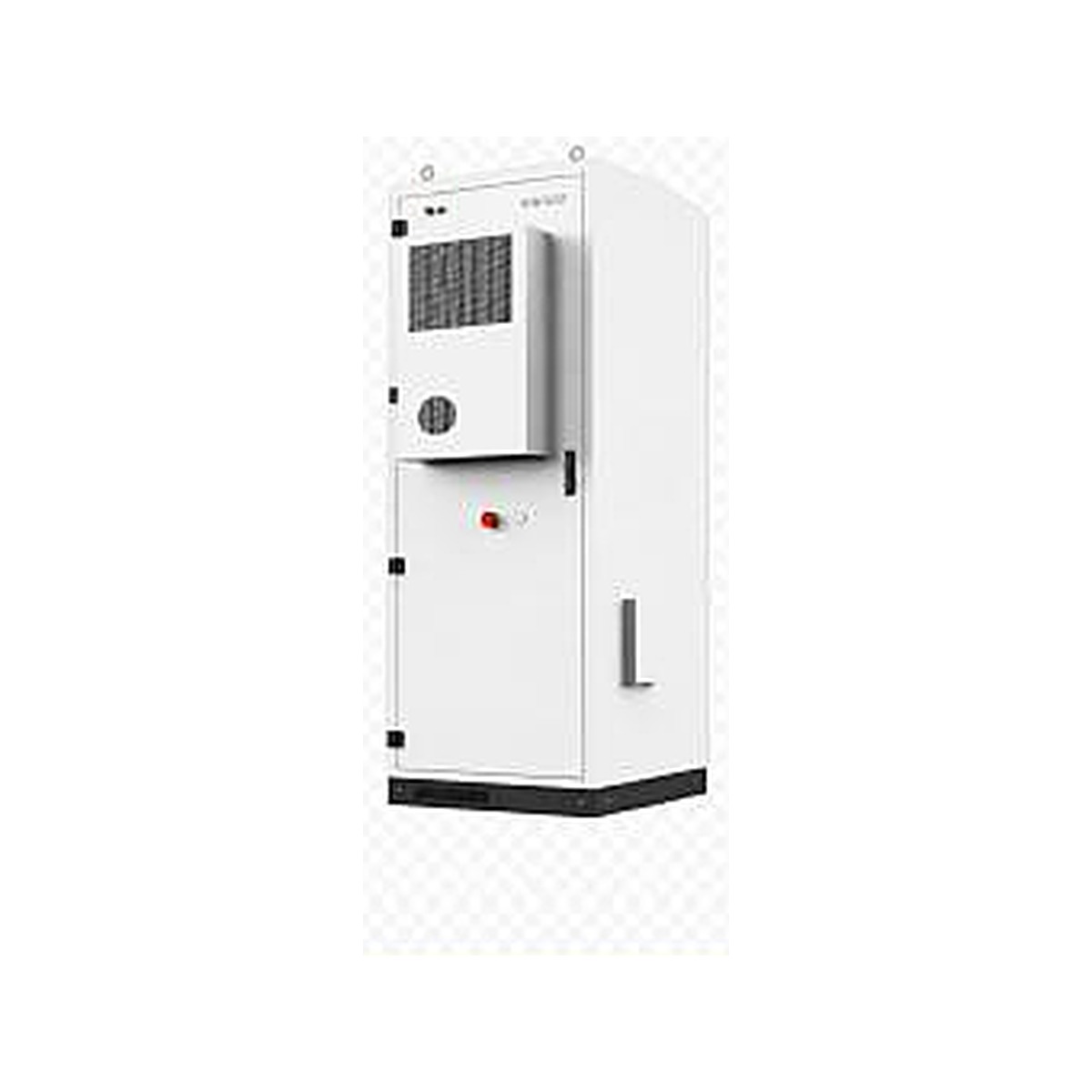

Venkovní vysokonapěťové bateriové úložiště pro FVE
WodaTherm™ BDTN HV52 je kompletní venkovní bateriová skříň pro fotovoltaické elektrárny u rodinných domů, komerčních objektů a menších průmyslových provozů. Ukládá 51,2 kWh energie při jmenovitém napětí 614,4 V a pracuje s kompatibilním vysokonapěťovým hybridním střídačem nebo bateriovým měničem PCS. Z uvedené rychlosti nabíjení a vybíjení 0,5C vychází referenční výkon přibližně 25,6 kW.
10 důvodů pro venkovní umístění baterie a střídače
Pokud je zvolený střídač nebo PCS schválený pro venkovní instalaci, může společně s HV52 vytvořit samostatný energetický celek mimo užívanou budovu. Přináší to deset praktických výhod:
- Více místa uvnitř: skříň s kapacitou 51,2 kWh nezabere garáž, sklep, technickou místnost ani jinou vnitřní užitnou plochu.
- Jeden samostatný energetický bod: baterii, vhodný venkovní střídač nebo PCS a potřebné řízení lze soustředit na jedno projektované venkovní stanoviště.
- Fyzické oddělení: vysokonapěťová baterie ani střídač nejsou v obytných či pracovních místnostech; případná závada této technologie se proto nenachází uvnitř užívané budovy.
- Volnější výběr místa: podle projektu lze skříň umístit vedle domu, dílny, garáže, přístřešku nebo samostatného technického objektu.
- Přímý přístup k servisu: kontrola, diagnostika a výměna součástí proběhnou bez vstupu do soukromých místností a bez narušení běžného provozu uvnitř.
- Odpadní teplo a provozní hluk zůstávají venku: teplo z chlazení ani zvuk ventilátorů se neuvolňují do užívaného interiéru.
- Základ navržený pro 650 kg: venkovní základ lze dimenzovat přímo pro skříň, aniž by se musela zesilovat stávající podlaha uvnitř.
- Účelně vedené kabely: DC, AC i komunikační trasy lze navrhnout od venkovního energetického bodu k rozvaděči FVE a chránit nezávisle na dispozici interiéru.
- Lepší fyzické zabezpečení: kolem baterie a střídače lze začlenit uzamčení, oplocení, osvětlení, kamerový dohled a ochranu proti nárazu vozidla.
- Snazší budoucí přístup: dostupné venkovní stanoviště usnadní pozdější demontáž, výměnu nebo rozšíření, pokud je elektrický návrh podporuje.
Konečné místo stále vyžaduje stabilní základ, odvodnění, uzemnění, potřebné odstupy, ochranu před zaplavením a vozidly a bezpečný přístup pro montáž i servis. Venkovní umístění je projektové řešení, nikoli náhrada úplného návrhu elektrárny.
Pro kompatibilní vysokonapěťové systémy FVE
BDTN HV52 je stejnosměrný bateriový systém. Střídač nebo PCS se vybírá samostatně a musí podporovat napěťový rozsah baterie, její komunikační rozhraní a způsob řízení v konkrétní sestavě. Před objednáním WodaTherm™ ověří zamýšlený střídač, potřebný výkon, fázové uspořádání, parametry FVE, požadavky na zálohování a prostředí instalace. Samotná shoda kapacity ještě neznamená ověřenou elektrickou kompatibilitu.
Hlavní technické údaje
| Jmenovitá energie | 51,2 kWh |
|---|---|
| Jmenovité napětí | 614,4 V DC |
| Jmenovitá kapacita | 100 Ah |
| Referenční rychlost nabíjení/vybíjení | 0,5C |
| Referenční výkon při 0,5C | přibližně 25,6 kW |
| Krytí skříně | IP54 |
| Řízení teploty | integrované vytápění skříně a aktivní chlazení |
| Rozměry skříně | 780 × 649 × 2 000 mm |
| Přibližná hmotnost | 650 kg |
| Referenční životnost | více než 8 000 cyklů za zkušebních podmínek uvedených dodavatelem |
| Uvedená záruka | 5 let podle platných záručních podmínek |
| Dokumentace | dokumentace CE, UN 38.3 a bezpečnostní list MSDS |
| Předpokládaná dodací lhůta | 30 dní |
Návrh a instalace
Zařízení je určené pro odborně navrženou stacionární akumulaci energie. Celý systém musí zahrnovat vhodné jištění a odpojování na DC i AC straně, uzemnění, správně dimenzované kabely, přepěťovou ochranu, komunikaci, požárně-bezpečnostní řešení a uvedení do provozu podle dokumentace střídače a místních předpisů. Kvůli hmotnosti přibližně 650 kg je nutné před dodáním posoudit příjezdovou trasu, manipulační techniku a únosnost základu.
Správně nakonfigurované úložiště může zvýšit využití elektřiny vyrobené z FVE, přesunout spotřebu do vhodnější části dne a zajistit řízené nabíjení a vybíjení. Pokud to zvolený střídač podporuje, může být součástí záložního napájení. Skutečně využitelná energie, výkon a chování při zálohování závisejí na střídači, provozních limitech a nastavení projektu.
Co WodaTherm™ ověří před objednáním
- kompatibilitu s navrženým vysokonapěťovým střídačem nebo PCS;
- potřebnou kapacitu a nabíjecí či vybíjecí výkon;
- místo instalace, příjezd, základ a trasu kabelů;
- podmínky vytápění, chlazení a servisní odstupy;
- dodací a manipulační podmínky v cílovém místě.
Předpokládaná dodací lhůta tohoto modelu je 30 dní. Konkrétní konfigurace a produktová dokumentace se potvrzují pro daný projekt před expedicí.
