Popis
Solis FlexHome-CB210A-L je originální nízkonapěťová BMS/řídicí jednotka s fyzickou základnou pro bateriovou věž FlexHome-L. Řídí komunikaci baterie, systémové ochrany, výpočet SOC a požadavky na nabíjení a vybíjení. Sama žádnou energii neukládá.
Model a systémová úloha

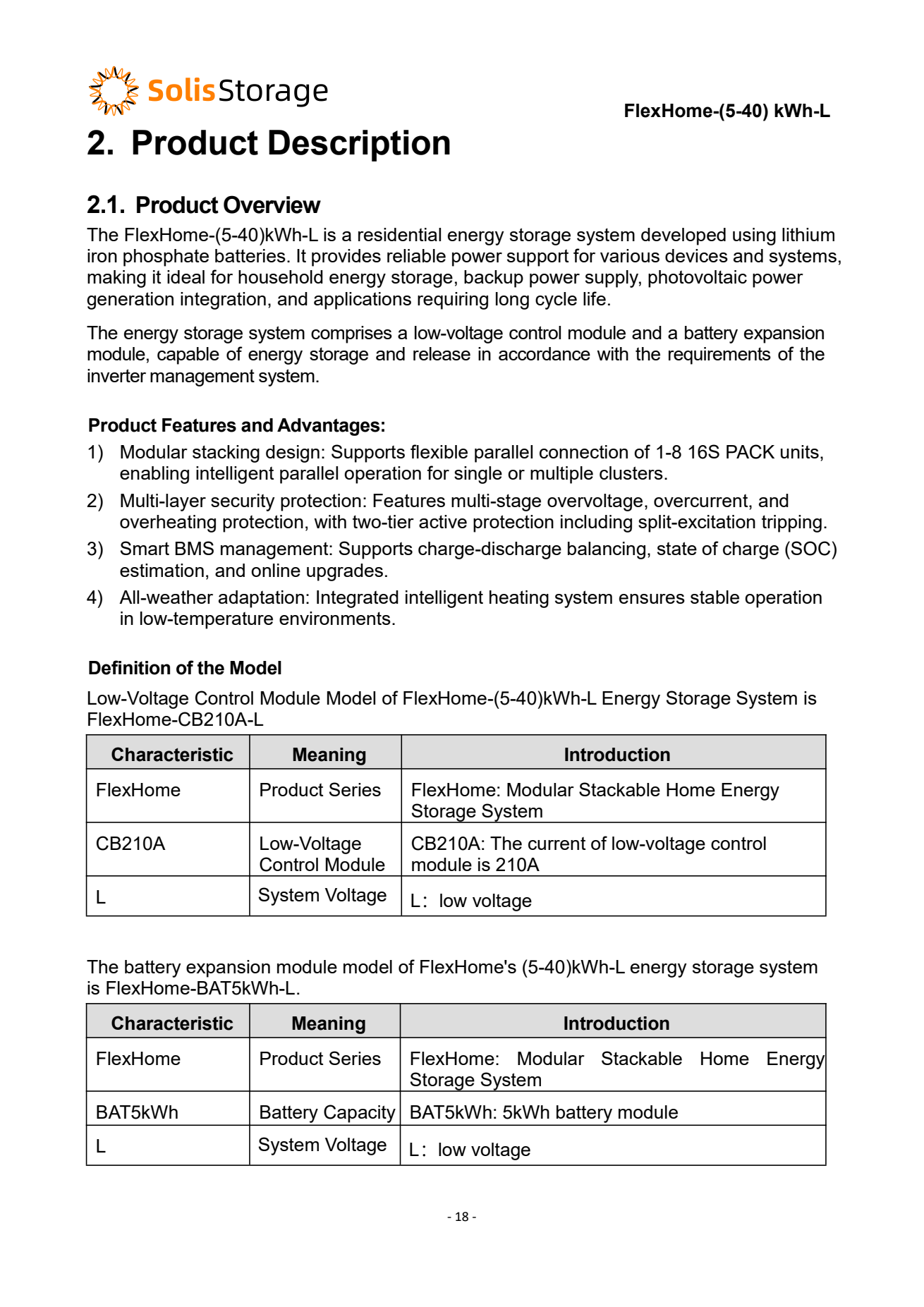

Aktuální oficiální anglický návod označuje nízkonapěťovou řídicí jednotku jako FlexHome-CB210A-L s proudem 210 A. Soukromý ceník uvádí CB50A-L, což je v rozporu s dokumentací výrobce; WodaTherm™ proto dodává CB210A-L a před expedicí ověří přesný fyzický štítek.
Úloha a limity systému
- Rodina systému: FlexHome-(5–40)kWh-L
- Bateriový modul: FlexHome-BAT5kWh-L
- Maximální nabíjecí/vybíjecí proud systému: 210 A
- Maximální špičkový proud: 315 A po dobu 10 sekund
- Maximální nabíjecí/vybíjecí výkon podle návodu: 10 kW
- Komunikace: CAN / RS485
- Ochranná architektura: sledování napětí, proudu a teploty s DC vypínačem a nadproudovými pojistkami
- Krytí kompletního systému: IP66
- Paralelní architektura: až čtyři podporované bateriové sestavy, nejvýše 160 kWh
Návod popisuje modulární architekturu s jedním až osmi moduly, zatímco podrobná výkonová tabulka začíná dvěma moduly / 10 kWh. Minimální počet modulů, model střídače, firmware a povolený proud proto pro každý projekt ověřujeme podle nejnovějších podkladů kompatibility.
Zdokumentovaný obsah balení

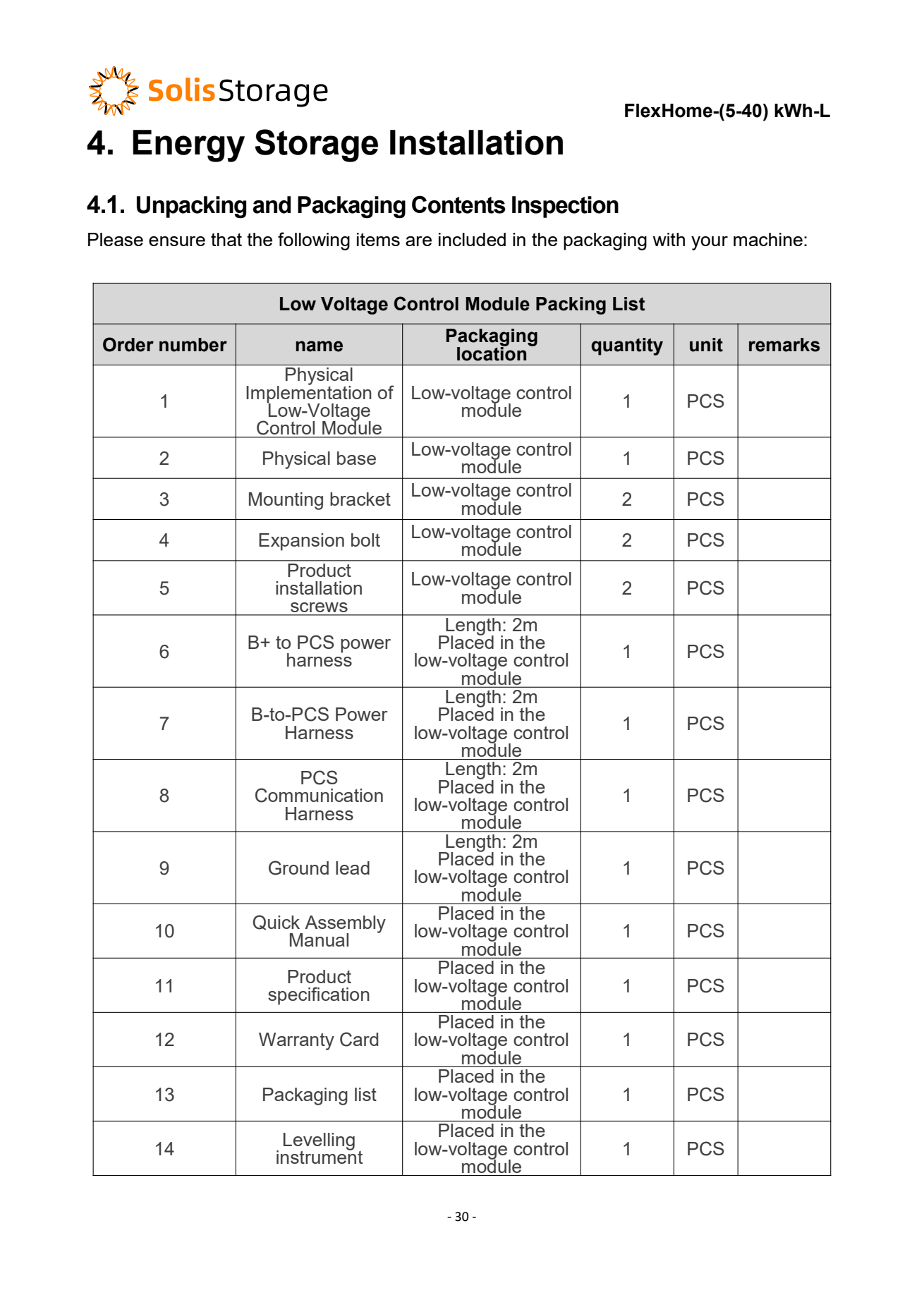

Oficiální seznam balení obsahuje nízkonapěťovou řídicí jednotku, fyzickou základnu, dva montážní držáky, dva rozpěrné šrouby, dva instalační šrouby, 2 m výkonové kabely B+ a B−, 2 m komunikační kabel k PCS, 2 m zemnicí vodič, stručný montážní návod, specifikaci produktu, záruční list, seznam balení a nivelační pomůcku.
Kompatibilita a rozsah dodávky
Používejte pouze s podporovanými moduly FlexHome-BAT5kWh-L a kompatibilním nízkonapěťovým hybridním střídačem Solis. Bateriové moduly, hybridní střídač, externí ochrany, měření, projektová kabeláž nad rámec zdokumentovaného balení, stavební práce, instalace a uvedení do provozu jsou samostatně.
Stáhnout lokálně uložený oficiální anglický leták FlexHome-L a uživatelský návod FlexHome-L. Prohlédněte si také příslušenství k bateriím.
