Popis
32,1536 kWh · 51,2 V · 628 Ah · LiFePO4
32 kWh baterie pro FVE s vysokou zásobou energie

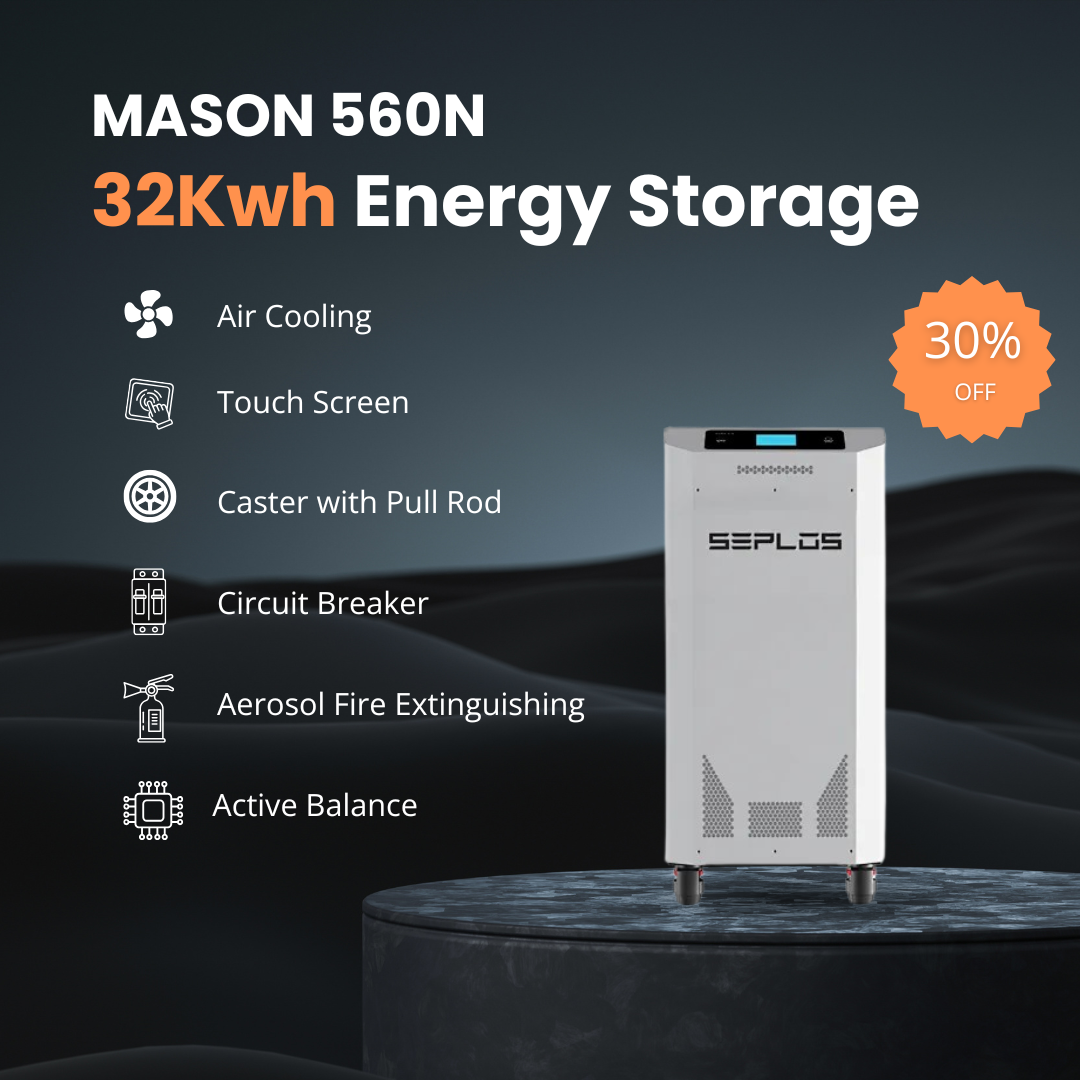

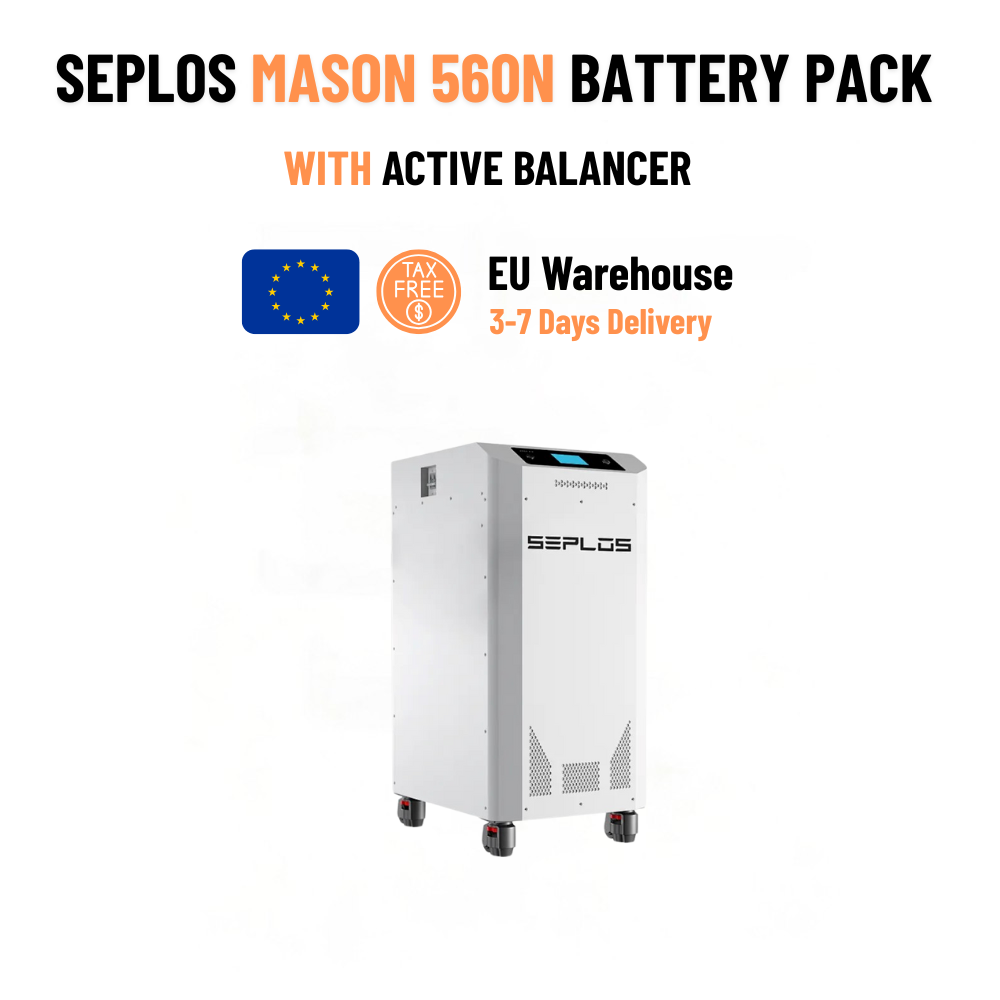

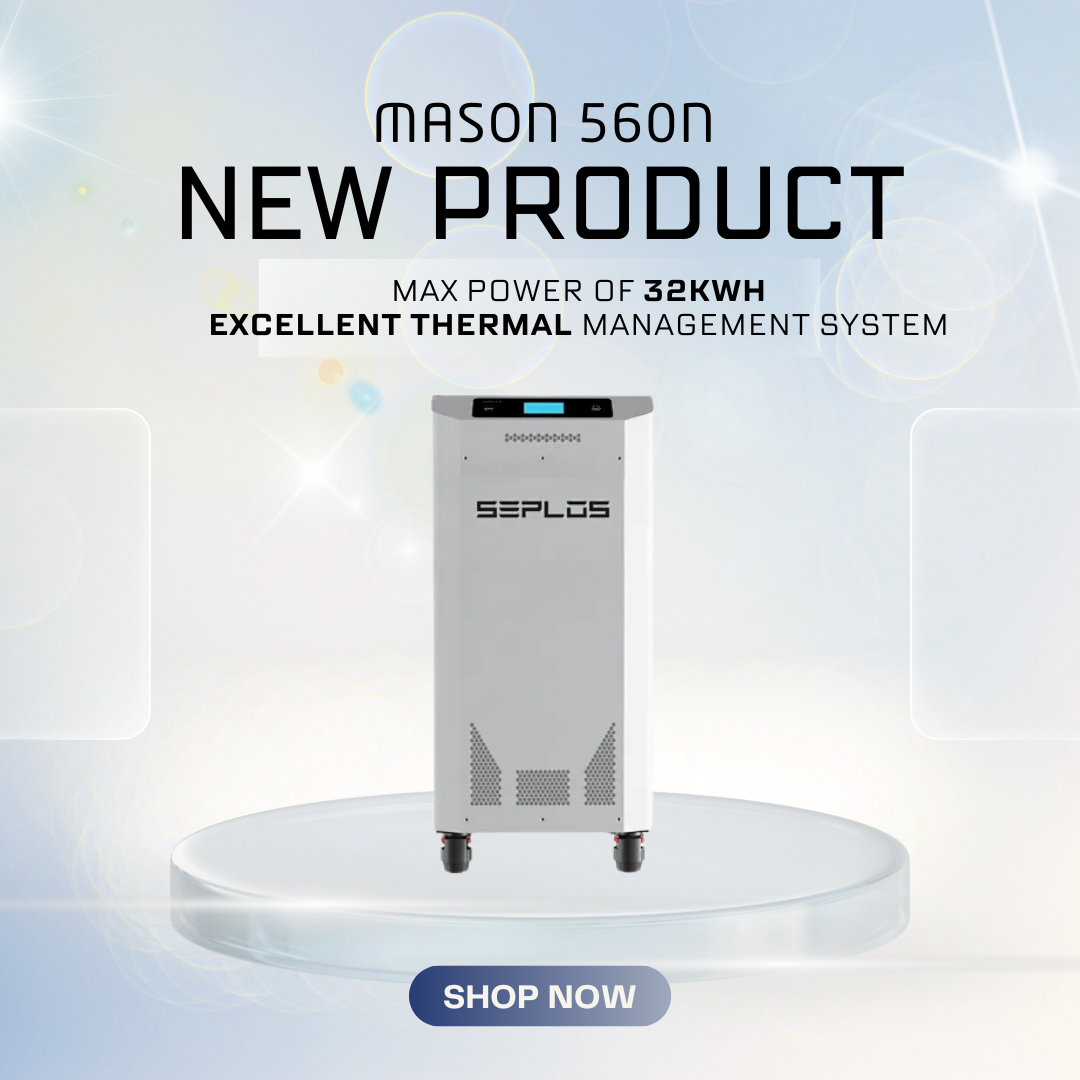

SEPLOS MASON-560L-N je sestavená nízkonapěťová LiFePO4 baterie pro využití přebytků z fotovoltaiky, kompatibilní záložní systémy a vybrané ostrovní instalace. Zapojení článků 2P16S nabízí v jedné stojaté skříni nominální energii 32,1536 kWh při napětí 51,2 V a kapacitě 628 Ah.
Střídač není součástí baterie. WodaTherm™ před potvrzením sestavy kontroluje přesný model střídače, komunikační profil, firmware, zapojení kabelu, ochrany a objednávanou revizi baterie. Kapacita v kilowatthodinách a dostupný výkon v kilowattech jsou dvě odlišné části návrhu.
Proč zvolit MASON-560L-N?
32,1536 kWh v jedné bateriové skříni
Velká zásoba energie vyhovuje rodinným domům a menším provozům, kterým přes noc nestačí jeden běžný bateriový blok o kapacitě 14 až 16 kWh.
Nízkonapěťová architektura 51,2 V
Baterie je určena pro kompatibilní nízkonapěťový hybridní, ostrovní nebo bateriový střídač. Protokol i elektrické limity musí odpovídat konkrétnímu zařízení.
Aktivní balancování článků
Dodaná specifikace popisuje až šest současně pracujících balancovacích kanálů, každý s proudem 2,5 A. To pomáhá řídit rozdíly napětí v 628 Ah baterii.
Barevný displej a komunikace
Stav lze kontrolovat přímo u skříně. Rozhraní CAN a RS485 slouží pro podporovaný profil střídače a servisní diagnostiku.

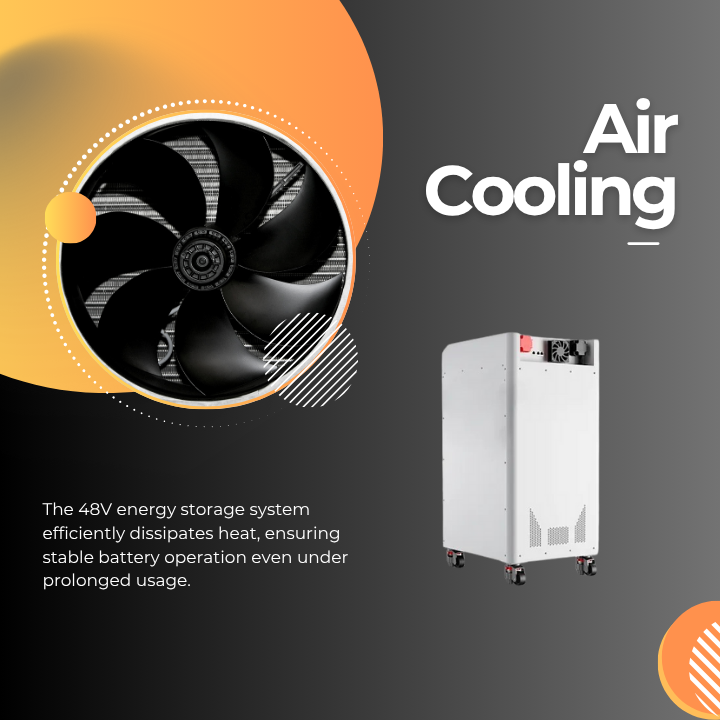

Odvětrávaná skříň s ventilátorem
Nucené proudění vzduchu pomáhá odvádět teplo. Nenahrazuje však předepsané odstupy ani suchý a dobře větraný technický prostor.
Kontrolované ustavení před zapojením

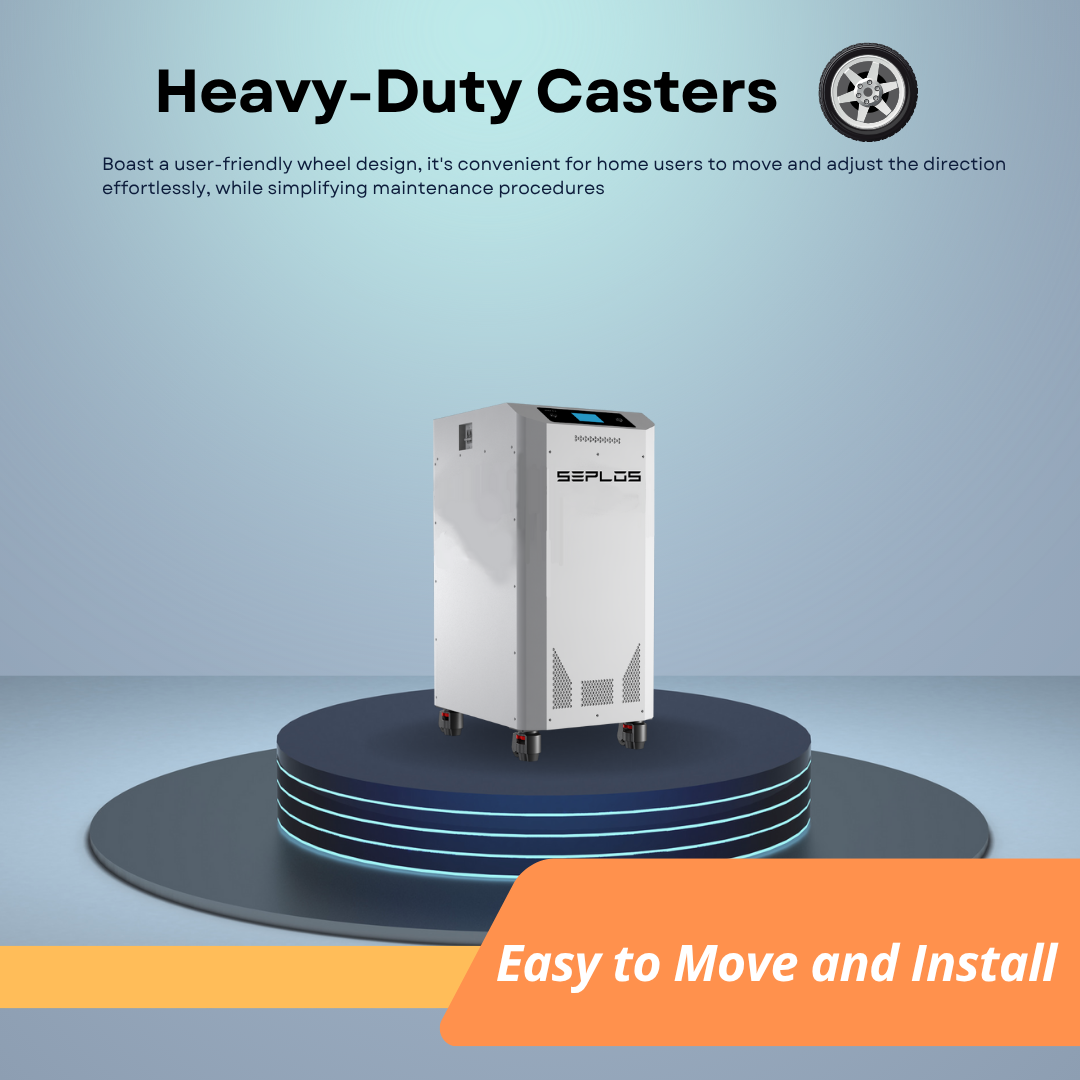

Kolečka a boční madla usnadňují odborné umístění odpojené skříně. Při hmotnosti 245 kg jde o stacionární zařízení, nikoli přenosnou nabíjecí stanici.
Technické údaje MASON-560L-N
| Model | SEPLOS MASON-560L-N |
|---|---|
| Typ baterie a zapojení | LiFePO4, 2P16S |
| Nominální energie | 32,1536 kWh |
| Nominální napětí | 51,2 V |
| Jmenovitá kapacita | 628 Ah |
| Rozsah pracovního napětí | 43,2–57,6 V podle dodané tabulky parametrů |
| Doporučený nabíjecí/vybíjecí proud | 157 A při 25 ±2 °C |
| Maximální nabíjecí/vybíjecí proud | 200 A při 25 ±2 °C podle dodané tabulky parametrů |
| Provozní teplota | 0 až 55 °C při nabíjení; -15 až 55 °C při vybíjení podle dodané tabulky parametrů |
| Komunikace | CAN a RS485 |
| Rozměry | 416 × 560 × 910 mm podle dodané tabulky parametrů |
| Hmotnost produktu | 245 kg ±3 kg |
| Stupeň krytí | IP10 |
| Referenční životnost | 8 000 cyklů do 70 % SOH za podmínek výrobce; nejde o časovou záruku |
| Přepravní balení | 660 × 510 × 1033 mm; udávaná přepravní hmotnost 275 kg |
Dodaná dokumentace a současná stránka výrobce se liší v několika hodnotách závislých na revizi, například v dolním pracovním napětí, rozsahu teplot a maximálním vybíjecím proudu. Rozměrový obrázek navíc uvádí výšku 818 mm, zatímco tabulka parametrů 910 mm. WodaTherm™ proto před expedicí potvrzuje objednávanou revizi, výrobní štítek a příslušný dokument; rozdílné údaje neslučuje do jedné domnělé specifikace.
Kompatibilita s hybridním nebo bateriovým střídačem
CAN nebo RS485 označuje komunikační rozhraní, nikoli univerzální kompatibilitu. Střídač musí podporovat protokol baterie, rozsah napětí, proudové limity i počet paralelních jednotek. Také kabel s konektorem 8P8C může mít nesprávné zapojení pinů, proto se komunikační kabel potvrzuje společně s objednávkou.
Pro kontrolu potřebujeme výrobce a přesný typ střídače, dostupnou verzi firmwaru, požadovaný režim zálohy, plánovaný počet baterií a výkon na střídavé straně. WodaTherm™ podle toho ověří profil BMS, jištění stejnosměrné části, průřezy vodičů a limity pro uvedení do provozu. Fotovoltaické panely se nepřipojují přímo k baterii.
Kapacita, výkon a očekávaná doba provozu
Hodnota 32,1536 kWh vyjadřuje nominálně uloženou energii. Po započtení provozní rezervy, ztrát při převodu, teploty a limitů BMS je energie dostupná spotřebičům nižší. Doba provozu závisí na skutečném zatížení: stálý příkon 2 kW využívá baterii jinak než tepelné čerpadlo, dílenské stroje nebo více současně spouštěných spotřebičů.
Doporučený proud 157 A odpovídá na nominální stejnosměrné straně přibližně 8 kW před ztrátami; jde o návrhovou hodnotu, nikoli zaručený střídavý výkon. Využitelný výkon určuje střídač, stav nabití, teplota, kabeláž a nastavený proudový limit. Pro návrh je proto důležitější profil spotřeby a seznam zálohovaných okruhů než samotná roční spotřeba.
Paralelní rozšíření vyžaduje kompletní elektroprojekt
Dodaná specifikace připouští až šestnáct stejných baterií v paralelním zapojení. Podmínkou je podpora střídače, shodný model a kompatibilní firmware, připravený stav nabití, stejně dlouhé kabelové trasy, vhodné přípojnice a samostatná ochrana každé větve. Baterie různých značek nebo modelů se nesmějí míchat.
Více 32 kWh skříní mění požadavky na dispozici místnosti, zatížení podlahy, servisní přístup, větrání a možné poruchové proudy. Instalační obrázek výrobce vyžaduje volný prostor kolem každé skříně. WodaTherm™ navrhuje celek pro konkrétní místo a nepovažuje paralelní spojení za pouhé násobení kapacity.
Instalace v interiéru, manipulace a zprovoznění
Stupeň krytí IP10 určuje MASON-560L-N pro použití v interiéru. Skříň stojí v suchém a větraném technickém prostoru na stabilním, rovném a nehořlavém podkladu, chráněná před vodou, kondenzací, nárazy, hořlavými materiály a neoprávněným přístupem. Před dodáním je nutné posoudit trasu manipulace a nosnost podlahy.
Kolečka slouží pouze ke kontrolovanému ustavení odpojené skříně na vhodném povrchu. Pro 245 kg zařízení jsou nutné odpovídající pomůcky a proškolené osoby; po zapojení se nepřemisťuje. Odborník zajistí DC odpojení, nadproudovou ochranu, pospojování, správné průřezy silových vodičů a komunikaci. Při uvedení do provozu zaznamená napětí článků, teploty, firmware, profil střídače a sériové číslo.
Dokumenty, záruka a způsob objednání
Lokálně uložená specifikace MASON-560L-N obsahuje podrobnosti o BMS, komunikaci, balancování, instalaci a bezpečnosti. Záruční dokument SEPLOS výslovně uvádí MASON-560L-N a popisuje pět let bezplatné záruky a následných pět let placené záruky podle podmínek a výluk uvedených v dokumentu.
Původní evropský prodejce nyní označuje přesnou variantu jako vyprodanou. Současná trasa výrobce uvádí původ v Číně a dodací lhůtu 30 dní, proto se expedice a nákladní doprava potvrzují s objednávkou. Viditelné poškození obalu je nutné před převzetím zdokumentovat s dopravcem. Střídač, kabeláž stavby, rozváděčové prvky, zdvihací technika, montáž a zprovoznění jsou samostatné, pokud je nabídka výslovně nezahrnuje.
Porovnejte další baterie pro FVE a bateriová úložiště, přečtěte si informace o nabídce SEPLOS nebo pošlete WodaTherm™ údaje o střídači a spotřebě.
