Popis
LiFePO4 baterie pro FVE 16 kWh · 51,2 V · 314 Ah · články EVE
Nízkonapěťové bateriové úložiště ve štíhlé stojaté skříni

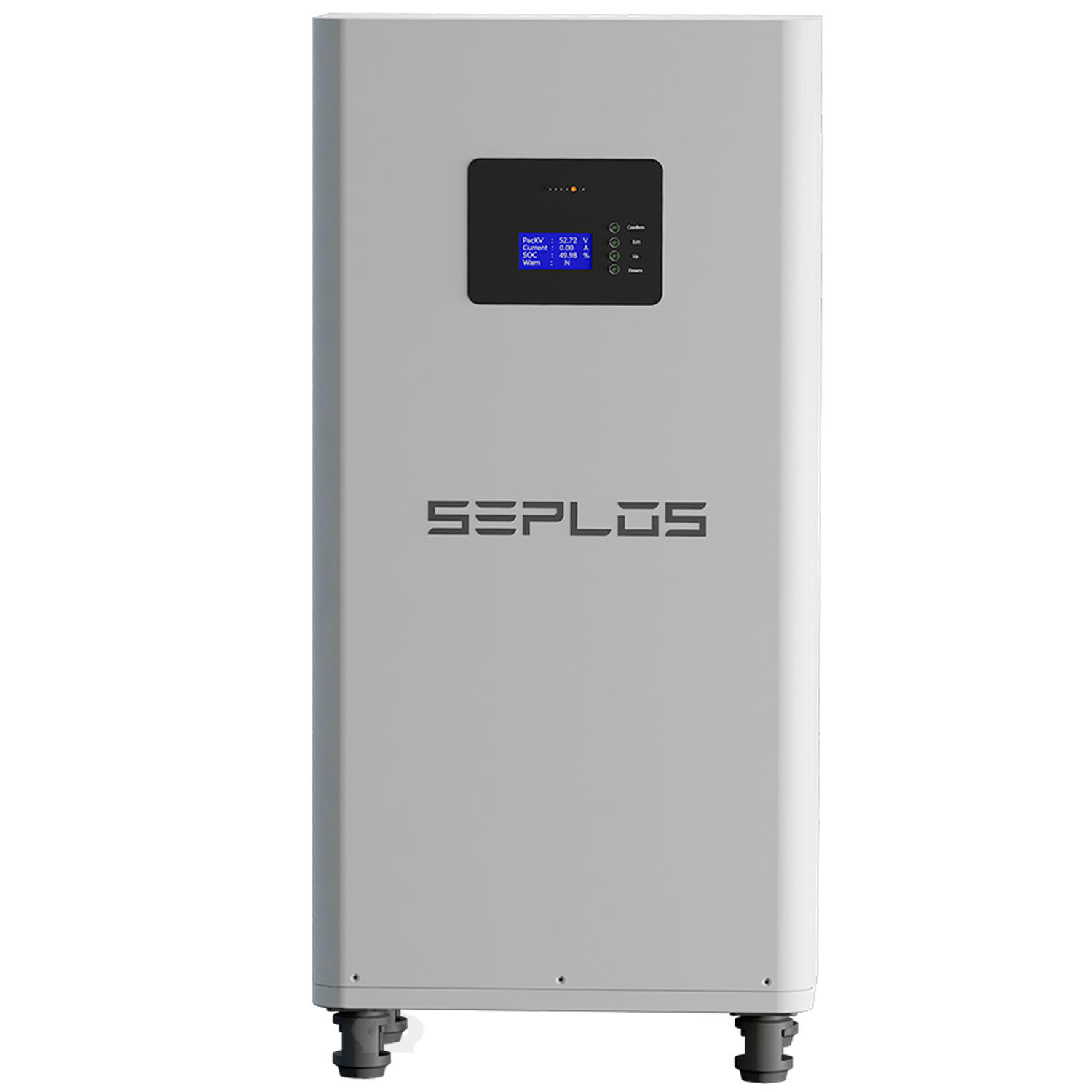

SEPLOS MASON-314L je kompletní nízkonapěťová LiFePO4 baterie třídy 16 kWh. Německá konfigurace uvádí články EVE s kapacitou 314 Ah, systém SEPLOS BMS 3.0 a desku aktivního balanceru se třemi vyvažovacími okruhy po 2 A. Skříň stojí svisle na kolečkách a výkonové i komunikační konektory jsou přístupné zezadu.
Jde o německou variantu MASON-314L, nikoli o novější pojízdný model MASON-314L-O ani o stavebnici bez článků. WodaTherm™ uvede do objednávky identifikaci článků, provedení BMS, firmware, aktivní balancer, protokol střídače a dodanou kabeláž, aby se bez souhlasu nepoužily fotografie nebo parametry jiné verze řady Mason.
Vlastní spotřeba a návrh zálohy
Úloha 16 kWh nízkonapěťové baterie ve fotovoltaickém systému
Baterie ukládá část přebytků z fotovoltaiky, které vznikají v době nižší spotřeby budovy, a zpřístupní je později. Ve správně navrženém systému tím lze zvýšit vlastní využití solární výroby, omezit večerní odběr ze sítě a napájet vybrané zálohované okruhy, pokud sestava zahrnuje kompatibilní střídač, odpovídající přepínání a ochranné prvky. Baterie je stejnosměrné úložiště energie; sama nenahrazuje střídač a nevytváří ostrovní síť.
Z uvedených hodnot 51,2 V a 314 Ah vychází jmenovitá energie přibližně 16,08 kWh. Skutečně využitelná energie je nižší a závisí na nastaveném rozsahu nabití, rezervě střídače, proudu, teplotě a ztrátách při přeměně. WodaTherm™ proto dimenzuje celý systém podle naměřené spotřeby, výroby FVE, požadované doby zálohy a výkonu střídače; katalogovou kapacitu nevydává za zaručený střídavý výstup.
Přibližně 16 kWh v jedné skříni
Velkokapacitní stojatý modul nevyžaduje tolik propojovacích kabelů jako několik menších baterií a současně zabírá poměrně úzkou půdorysnou plochu.
Uvedená konfigurace s články EVE
Německý zdroj označuje články EVE 314 Ah. Přesný typ a výrobní šarže se před dodáním zaznamenají; konkrétní označení článku se neodhaduje jen z jeho kapacity.
SEPLOS BMS 3.0
Uvedená platforma BMS dohlíží na baterii a zajišťuje komunikační vrstvu potřebnou pro uzavřené řízení s kompatibilním nízkonapěťovým střídačem.
Tři cesty aktivního balancování
Podle dodavatele mohou současně pracovat tři vyvažovací okruhy s proudem 2 A na okruh a omezovat rozdíly napětí mezi články sestavené baterie.
Stojaté provedení vhodné pro servis

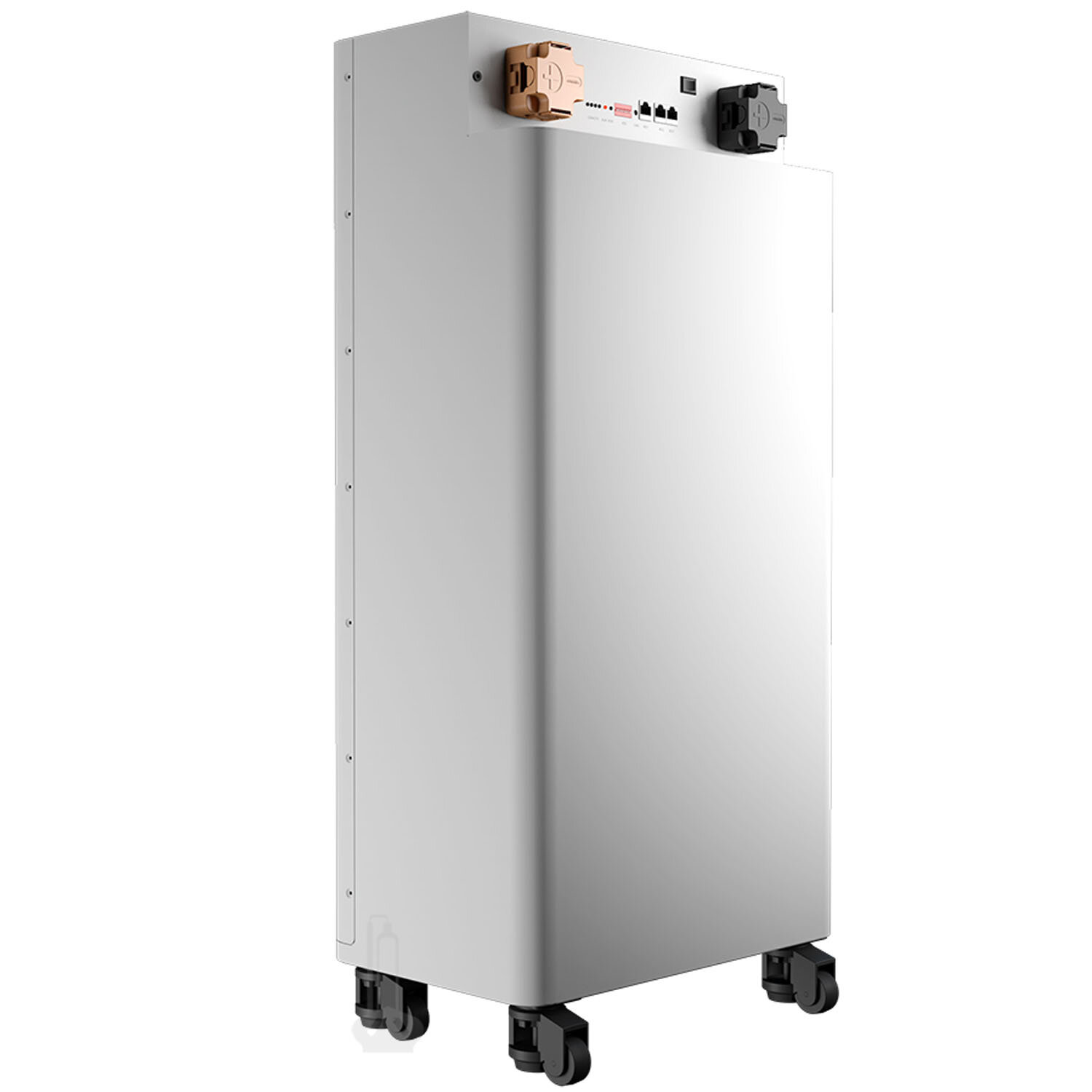

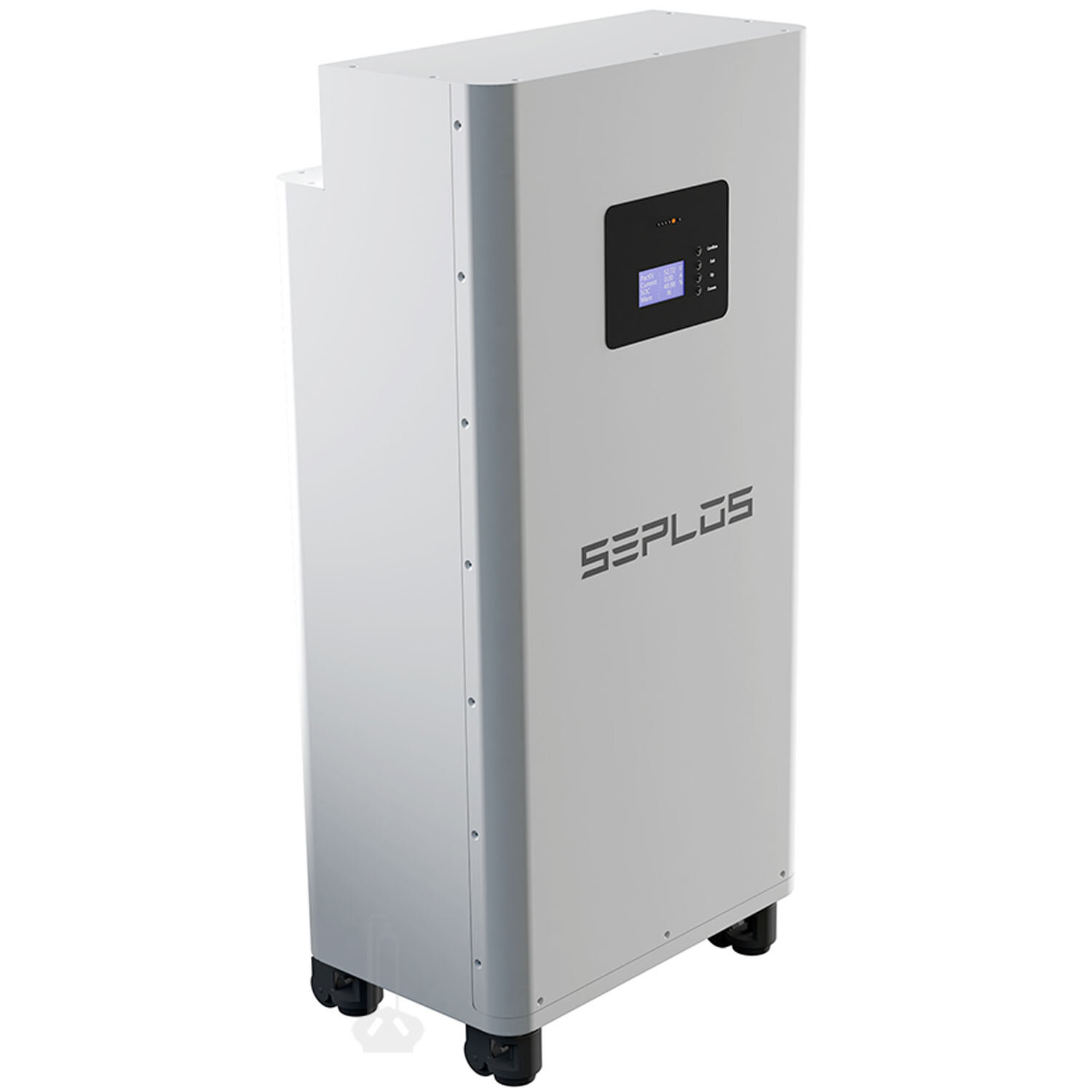

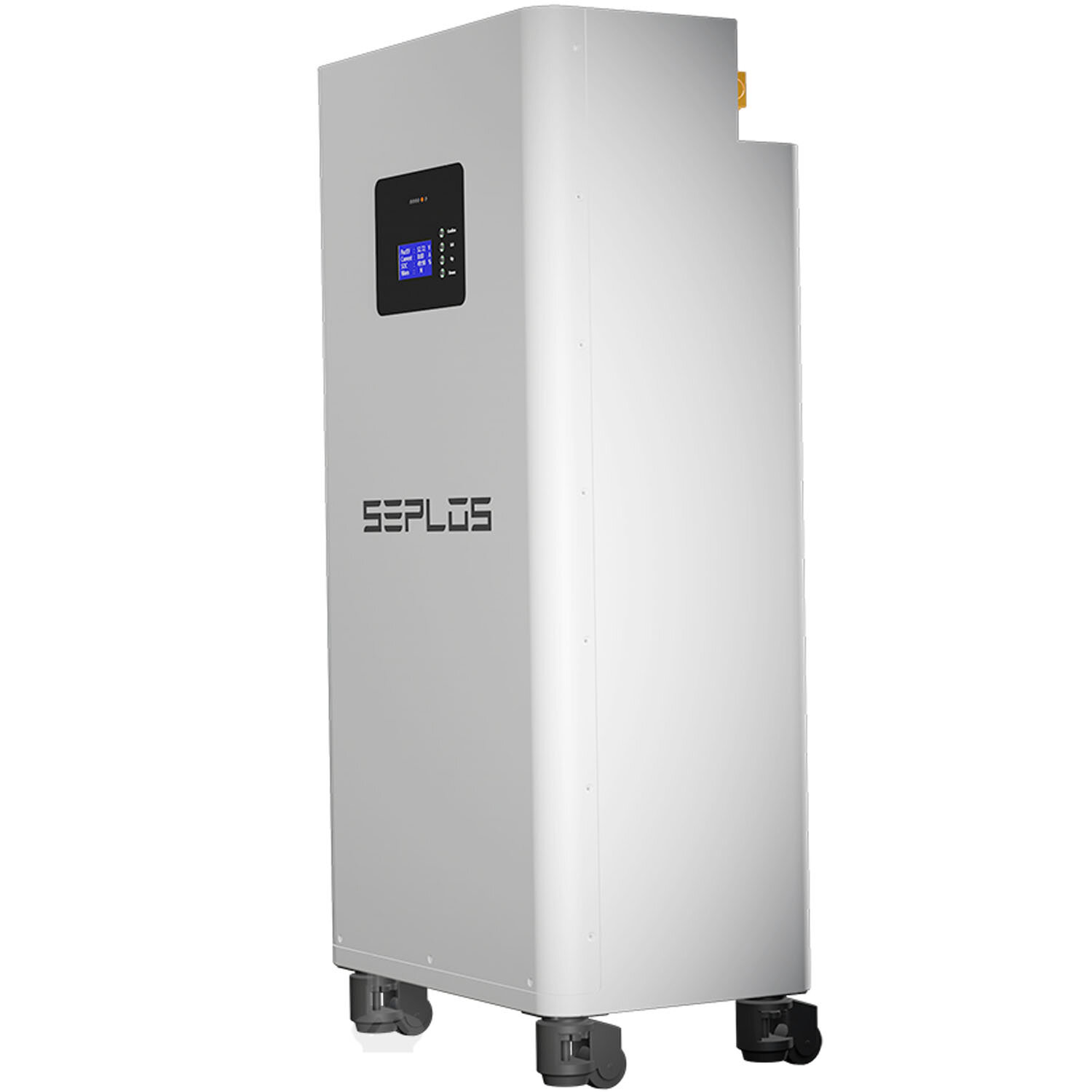

Skříň o rozměrech 817 × 412 × 267 mm stojí na kolečkách a ponechává displej, zadní konektory i komunikační rozhraní přístupné pro uvedení do provozu a údržbu.
Evropská dodavatelská cesta
Produkt se zajišťuje přes německý kanál. Aktuální přidělení kusu, doprava do místa instalace a přesný přeshraniční termín se potvrzují v objednávce.
Ověřená konfigurace
Doložené údaje pro MASON-314L EVE V3.0
Následující hodnoty pocházejí z aktuální německé nabídky MASON-314L a z jejích přesných produktových fotografií. Prodejce nyní pod názvem „Specification 3.0“ odkazuje dokument MASON-280L pro články 280 Ah. Tento dokument nedokládá údaje 314 Ah varianty, a proto jej nevydáváme za přesný technický list tohoto produktu.
| Identita produktu | SEPLOS MASON-314L, německá konfigurace EVE / BMS 3.0 |
|---|---|
| Typ produktu | Kompletní nízkonapěťová LiFePO4 baterie; střídač není součástí |
| Jmenovité napětí | 51,2 V |
| Kapacita článků | 314 Ah |
| Výpočet jmenovité energie | 51,2 V × 314 Ah = 16,0768 kWh; v nabídce zaokrouhleno na 16 kWh |
| Výrobce článků | EVE podle německého dodavatele; přesné označení se potvrzuje pro konkrétní šarži |
| Řízení baterie | SEPLOS BMS 3.0 |
| Aktivní balancování | Tři současně aktivní okruhy; vyvažovací proud 2 A na okruh podle dodavatele |
| Provedení skříně | Svislá skříň na kolečkách určená k postavení na podlahu |
| Rozměry | 817 × 412 × 267 mm |
| Hmotnost produktu | 113 kg |
| Přepravní hmotnost | 130 kg |
| Údaj o rozšíření | Dodavatel uvádí systémovou řadu 16–256 kWh; počet baterií a DC sběrnice se ověřují podle projektu |
| Aktuální německá nabídka | Krátkodobě dostupné; v Německu nyní 10–12 pracovních dnů, do zahraničí odlišně |
| Přesný technický list a doklady | Potvrzují se pro dodanou výrobní verzi 314 Ah; dokumenty MASON-280L ani MASON-314L-O se nezaměňují |
BMS a balancování
Ochranné funkce a aktivní vyvažování mají rozdílné úkoly
BMS sleduje baterii a uplatňuje nastavené ochrany napětí, proudu a teploty. Zároveň poskytuje provozní údaje a komunikaci se podporovaným střídačem. Deska aktivního balanceru řeší rozdíly mezi napětím jednotlivých článků tím, že při splnění spouštěcích podmínek přesouvá náboj mezi články.
Německý dodavatel výslovně upozorňuje, že baterie s BMS 2.0 a BMS 3.0 se nesmějí zapojit paralelně. Rozšíření proto vyžaduje shodnou generaci, firmware, revizi baterie, připravený stav nabití a rovnocenné kabelové trasy. Samotné označení „kompatibilní se SEPLOS“ nestačí, pokud se liší platforma BMS nebo balancer.
Připojení střídače
Kompatibilita se ověřuje podle modelu, firmwaru a zapojení kabelu
Německá nabídka uvádí řadu nízkonapěťových střídačů, například Victron, SMA, GoodWe, Sofar, Deye, Luxpower a Growatt. Jde o výchozí seznam, nikoli plošný příslib. Jednotlivé modely stejné značky mohou používat jiný protokol, firmware i zapojení RJ45 a maximální bateriový proud střídače může být nižší než hardwarový limit baterie.
WodaTherm™ před odesláním zaznamená výrobce a přesný model střídače, dostupný firmware, počet baterií, zamýšlený provozní režim a potřebný komunikační kabel. Limity nabíjení a vybíjení se nastaví podle revize baterie, průřezu vodičů, DC ochran, podmínek okolí a nejslabší součásti systému.
Instalace a logistika
Baterie o hmotnosti 113 kg potřebuje připravenou suchou technickou místnost
Aktuální zdroj neuvádí pro tuto konfiguraci 314 Ah jednoznačný stupeň krytí. Pokud dodaná revize neurčí jinak, je nutné ji plánovat jako zařízení do suchého interiéru: chráněné před deštěm, kondenzací, přímým sluncem, agresivními látkami a hořlavými parami. Potřebuje větrání, stabilní nehořlavý podklad, dostatečnou nosnost podlahy, servisní přístup a mechanickou ochranu konektorů.
Skříň váží 113 kg a uvedená přepravní hmotnost činí 130 kg. Kolečka usnadní konečné ustavení, ale neřeší schody, prahy ani nezajištěný svah. Ještě před objednáním dopravy se ověří příjezd, šířka průchodů, vyložení, manipulační technika a konečné místo. Za provozu musí být skříň zajištěna proti pohybu.
Instalaci, DC odpojení, pojistky nebo jistič, dimenzování vodičů, uzemnění, komunikační kabel a uvedení do provozu musí provést kvalifikovaný elektrotechnik. Baterie se nikdy nepřipojuje přímo k fotovoltaickým stringům. Při spuštění se zaznamená napětí baterie, rozdíl článků, teploty, alarmy, stav komunikace a nastavené proudové limity.
Objednávka a rozsah dodávky
Varianta EVE 314 Ah s BMS 3.0
Aktuální německá cesta uvádí krátkodobou dostupnost a 10–12 pracovních dnů v rámci Německa; dodání do zahraničí se liší. WodaTherm™ před realizací potvrdí přidělení kusu, přeshraniční dopravu, identifikaci článků, firmware BMS, aktivní balancer, příslušenství a termín dodání. MASON-314L-O, MASON-280L-N nebo skříň bez článků jsou jiné produkty a bez souhlasu je nenahrazují.
Zobrazená cena platí pro baterii popsanou na této stránce. Střídač, externí DC a komunikační kabely, další ochranné prvky, stavební úpravy, dopravní služby, montáž a uvedení do provozu jsou zahrnuty pouze tehdy, když je objednávka výslovně uvádí. Kompletní baterie se tak nezaměňuje s kompletně nainstalovaným fotovoltaickým úložištěm.
Porovnejte další baterie pro FVE a bateriová úložiště, projděte si nabídku baterií SEPLOS nebo si nechte ověřit střídač a dodavatelskou cestu u WodaTherm™.
Správné přiřazení dokumentace
Dokumentace odpovídající dodané revizi MASON
Názvy, skříně a kapacity řady Mason se v čase měnily. Dokument odkazovaný německým dodavatelem popisuje MASON-280L s články 280 Ah; současné tovární podklady se navíc vztahují k mechanicky odlišnému MASON-314L-O. Ani jeden z nich zde nevydáváme za konečný důkaz parametrů této varianty MASON-314L EVE V3.0.
WodaTherm™ dodá identifikační štítek, záznam článků, BMS a balanceru, protokol pro střídač a dokumentaci konkrétní šarže podle obchodní konfigurace. Zdroje průzkumu a adresy dodavatelů zůstávají neveřejné a žádný veřejný odkaz neposílá zákazníka do jiného prodejního kanálu.
