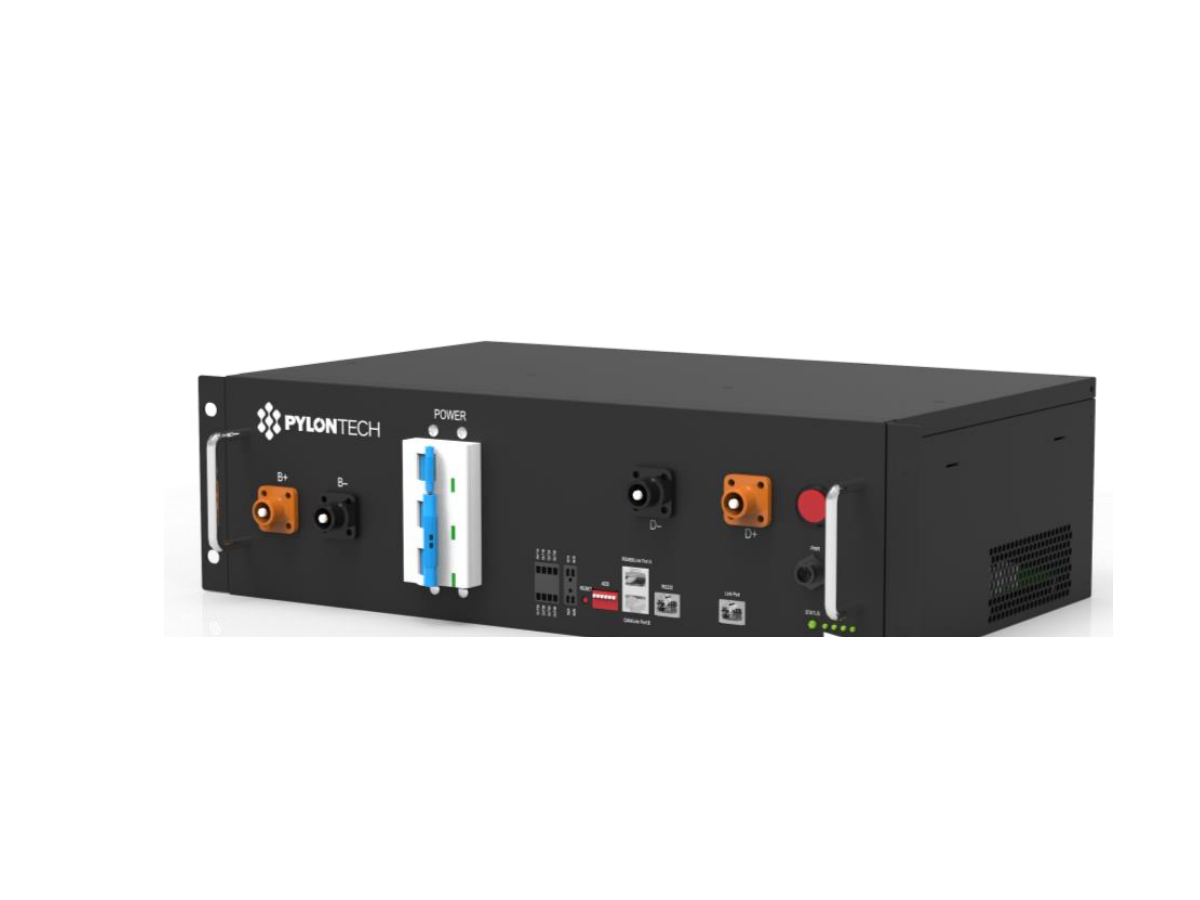

Pylontech SC1000-H / SC1000-100S řídicí jednotka BMS pro PowerCube H

Popis

Pylontech SC1000-H / SC1000-100S je hlavní řídicí a spínací jednotka bateriového managementu pro kompatibilní vysokonapěťový rackový řetězec PowerCube H. Dodavatel používá zkrácené označení SC1000-H; aktuální dokumentace Pylontech označuje odpovídající rodinu jednotek PowerCube H jako SC1000-100S nebo SC1000-100.

Řídicí jednotka bateriového systému

Položka obsahuje jednu řídicí jednotku a energii neukládá. Bateriové moduly, rack nebo skříň, střídač/PCS, silové a komunikační kabely, externí ochrany, návrh, instalace a uvedení do provozu jsou samostatné. Před přijetím objednávky potvrdíme fyzický štítek modelu a revizi; produkty SC1000A a V2 nepovažujeme automaticky za zaměnitelné.

Parametry řídicí jednotky

• Systémová řada: Pylontech PowerCube H
• Pracovní a provozní rozsah: 200–1 000 V DC
• Maximální nabíjecí/vybíjecí proud řídicí jednotky: 100 A
• Vlastní spotřeba: 8 W
• Rozměry: 442 × 390 x 132 mm
• Hmotnost: 8,5 kg
• Komunikace: Modbus RTU a CAN
• Stupeň krytí: IP20
• Výrobcem uvedené certifikace: TÜV a CE

Údaj 100 A je zatížitelnost řídicí jednotky, nikoli zaručený trvalý výkon každé konfigurace. Povolený proud, napětí, kapacita a výkon střídače závisí na přesných modulech, jejich počtu, firmwaru a schválené kombinaci se střídačem nebo PCS.

Konfigurace PowerCube H a bezpečnost

Aktuální produktový přehled spojuje PowerCube H1 s pěti až osmnácti moduly H48050. Oficiální EU návod navíc dokumentuje PowerCube H2 s moduly H48074. Rozhoduje štítek jednotky, generace modulů, firmware a aktuální schválení Pylontech. Jde o vysokonapěťový stejnosměrný systém pro vnitřní rack v prostoru s omezeným přístupem; návrh, zapojení, ochrany, uzemnění a uvedení do provozu smí provádět jen kvalifikované a oprávněné osoby.

Evropský doprodejový sklad

Řídicí jednotka je v evropském doprodejovém skladu do vyprodání zásob. Před přijetím objednávky potvrdíme hardwarovou revizi, rozsah kabelů, sériové číslo, datum výroby, zbývající záruku výrobce a kompatibilitu projektu, protože záruční doba už může běžet.

Stáhnout lokálně uložený oficiální přehled PowerCube a EU provozní návod PowerCube H1/H2. Další položky najdete v kategorii Příslušenství k bateriím.
