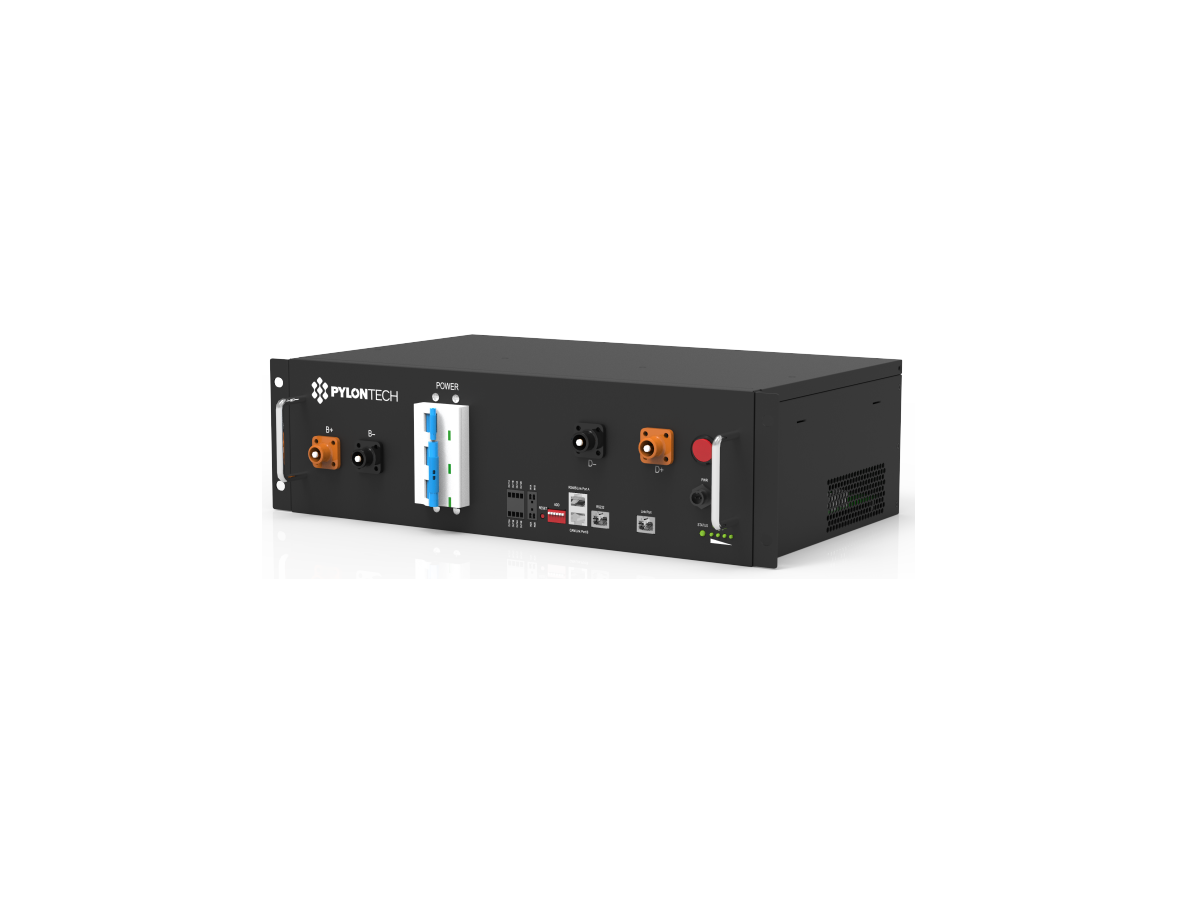

Pylontech SC0500-100S řídicí jednotka BMS pro PowerCube X1

Popis

Pylontech SC0500-100S je hlavní řídicí a spínací jednotka bateriového managementu pro jeden kompatibilní vysokonapěťový rackový řetězec PowerCube X1. Dohlíží na vzájemně odpovídající moduly zapojené v sérii a zajišťuje řídicí a komunikační rozhraní ke schválenému střídači nebo PCS.

Řídicí jednotka bateriového systému

Produkt obsahuje jednu řídicí jednotku SC0500-100S. Nemá vlastní energetickou kapacitu a není kompletním úložištěm. Bateriové moduly, rack nebo skříň, střídač/PCS, silové a komunikační kabely, externí ochrany, návrh, instalace a uvedení do provozu se volí samostatně. Systém PowerCube X1 musí používat vzájemně kompatibilní generace řídicí jednotky, modulů a střídače.

Parametry řídicí jednotky

• Systémová řada: Pylontech PowerCube X1
• Pracovní a provozní rozsah jednotky: 60–600 V DC
• Maximální nabíjecí/vybíjecí proud řídicí jednotky: 100 A
• Vlastní spotřeba: 8 W
• Rozměry: 442 × 390 x 132 mm
• Hmotnost: 8,5 kg
• Komunikace: Modbus RTU a CAN; aktuální přehled řady navíc uvádí LAN na úrovni systému
• Stupeň krytí: IP20
• Výrobcem uvedené certifikace jednotky: TÜV a CE

Údaj 100 A je zatížitelnost řídicí jednotky, nikoli zaručený trvalý výkon každé konfigurace baterie. Povolený proud, napětí, kapacita a výkon střídače závisí na přesných bateriových modulech, jejich počtu, firmwaru a schválené kombinaci se střídačem nebo PCS.

Konfigurace PowerCube X1 a bezpečnost

Aktuální produktový přehled Pylontech spojuje PowerCube X1 s moduly H48050 a uvádí dva až deset modulů v jednom řetězci. Před přijetím objednávky je nutné přesnou kompatibilitu potvrdit podle štítku zařízení a aktuální dokumentace Pylontech; podobně označené varianty SC0500, SC0500A a V2 nepovažujeme automaticky za zaměnitelné. PowerCube je vysokonapěťový stejnosměrný systém určený pro vnitřní rack s omezeným přístupem. Návrh, zapojení, uzemnění, jištění a servis smí provádět pouze kvalifikované a oprávněné osoby.

Evropský doprodejový sklad

Řídicí jednotka je v evropském doprodejovém skladu do vyprodání zásob. Před přijetím objednávky potvrdíme přesnou hardwarovou revizi, rozsah kabelů, sériové číslo, datum výroby, zbývající záruku výrobce a kompatibilitu s plánovanou generací modulů a střídače, protože záruční doba už může běžet.

Stáhnout lokálně uložený oficiální přehled PowerCube X1/H1 a provozní návod PowerCube X1/X2 V2.4. Další položky najdete v kategorii Příslušenství k bateriím.
