Popis

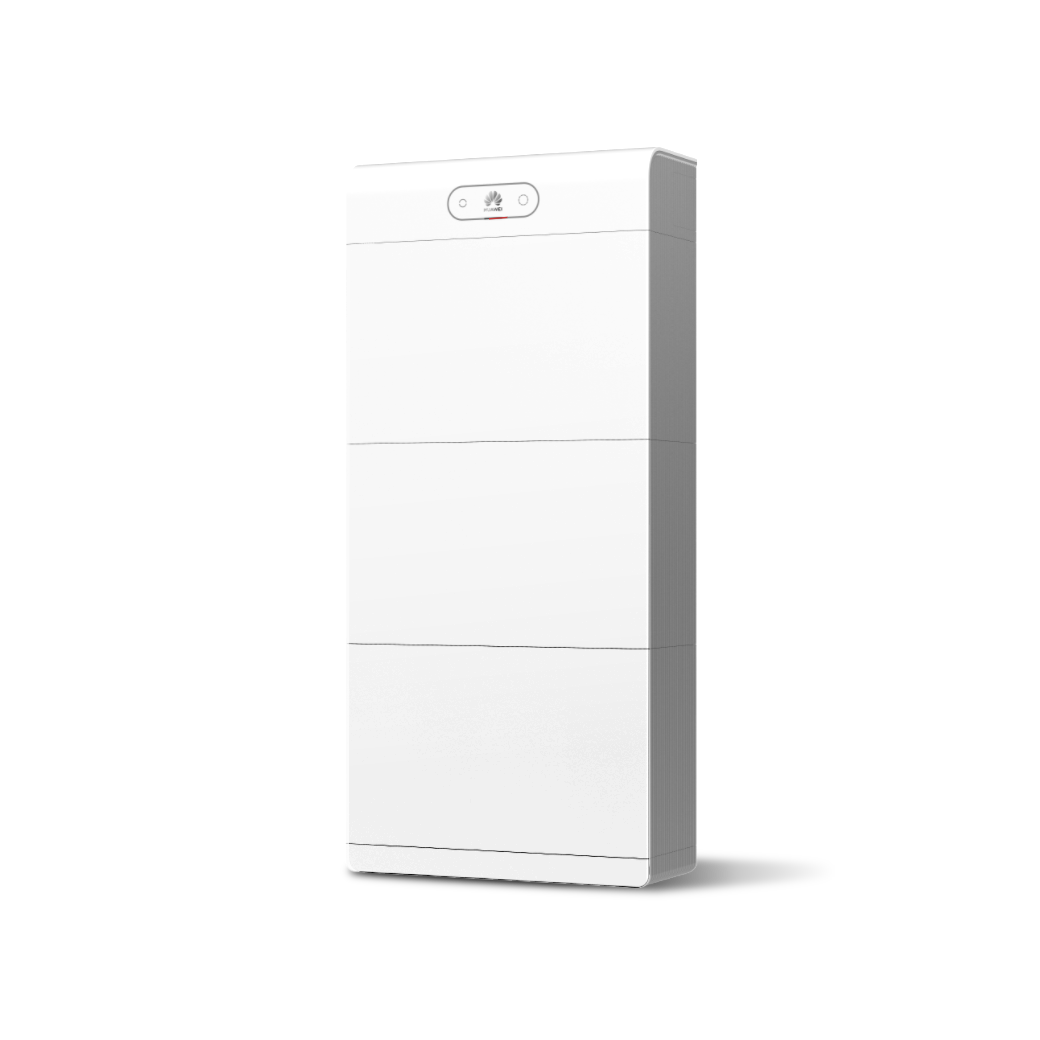

Vysokonapěťový LFP modul s využitelnou kapacitou 6,9 kWh pro bateriové úložiště Huawei LUNA2000 S1.
Huawei LUNA2000-7-E1 je větší z modulů E1 pro rodinné domy a menší komerční fotovoltaické systémy. V kompaktní skříni s krytím IP66 uchovává 6,9 kWh využitelné energie a používá články lithium-železo-fosfát. Jeden modul tvoří kapacitní stupeň LUNA2000-7-S1; dvě nebo tři shodné jednotky vytvářejí při správném návrhu oficiální sestavy S1 s kapacitou 13,8 nebo 20,7 kWh.
Nejde o kompletní bateriové úložiště. Cena na této stránce platí za jeden bateriový modul LUNA2000-7-E1. Funkční sestava potřebuje odpovídající výkonovou a řídicí jednotku Huawei LUNA2000-10KW-C1, podporovaný střídač Huawei, předepsané jištění, kabeláž, montážní řešení a odborné uvedení do provozu. Tyto samostatně volené části nejsou součástí dodávky, pokud nejsou výslovně uvedeny v objednávce.
Kapacitní stupně 6,9, 13,8 a 20,7 kWh
Do jedné věže S1 se podle aktuálních pravidel Huawei instalují jeden až tři moduly 7-E1. Každý přidává 6,9 kWh využitelné energie a umožňuje nabíjení nebo vybíjení výkonem nejvýše 3,5 kW. Dva moduly mohou ve správně navržené sestavě dosáhnout 7 kW, tři moduly až 10,5 kW. Skutečný výkon vždy omezuje zvolený střídač, řídicí jednotka, firmware, teplota a povolený provozní režim. Smíšené sestavy z modulů 5-E1 a 7-E1 jsou přípustné jen tehdy, když aktuální dokumentace Huawei výslovně povoluje konkrétní kombinaci.
Krytí IP66 a tiché přirozené chlazení
Modul je určený pro chráněné vnitřní i venkovní umístění při dodržení montážních vzdáleností a podmínek výrobce. Přirozené chlazení nevyžaduje trvale běžící ventilátor a udávaná provozní hlučnost zůstává pod 29 dB. Rozsah okolní teploty je -20 až +55 °C; při krajních teplotách nebo ve vysoké nadmořské výšce může systém výkon omezit. Standardem je instalace na podlahu, schválené upevnění na stěnu je možné jen při odpovídající nosnosti konstrukce a podle pokynů výrobce.
Technické parametry
| Model | LUNA2000-7-E1 |
|---|---|
| Provedení | Vysokonapěťový bateriový modul |
| Využitelná energie | 6,9 kWh |
| Typ baterie | Lithium-železo-fosfát (LFP / LiFePO4) |
| Maximální nabíjecí a vybíjecí výkon modulu | 3,5 kW |
| Rozměry | 590 × 255 × 360 mm |
| Hmotnost | 68 kg |
| Krytí | IP66 |
| Provozní teplota | -20 až +55 °C |
| Relativní vlhkost | 5–95 % |
| Maximální nadmořská výška | 4 000 m; nad 2 000 m se snižuje výkon |
| Chlazení | Přirozená konvekce |
| Hlučnost | <29 dB |
| Požadovaná řídicí jednotka | Huawei LUNA2000-10KW-C1 |
| Uváděné certifikace | CE, RCM, CEC, VDE 2510-50, IEC 62619, UN 38.3, ISO 13849, REACH a RoHS |
Kompatibilita se ověřuje pro celou sestavu
Modul je určený pro podporované řady střídačů Huawei uvedené v aktuální dokumentaci LUNA2000 S1. Rozhoduje přesná koncovka modelu, počet fází, firmware, požadavky distribuční sítě, způsob zálohování a počet i typ bateriových modulů. Shodný konektor sám o sobě kompatibilitu nepotvrzuje. WodaTherm™ proto před návrhem celé sestavy kontroluje úplný seznam komponent a požadovaný provozní režim.
Obsah dodávky
- 1× bateriový modul Huawei LUNA2000-7-E1 s využitelnou kapacitou 6,9 kWh.
Řídicí a výkonová jednotka LUNA2000-10KW-C1, střídač, záložní zařízení, elektroměr, jištění, instalační materiál a montáž se volí samostatně. Elektrické ochrany, uzemnění, dimenzování kabelů, nastavení firmwaru a uvedení do provozu musí provést kvalifikovaný odborník podle aktuální dokumentace Huawei a platných předpisů.
