Popis
Huawei Backup Box-B1 je zařízení pro přepínání sítě a záložního provozu ve vybraných třífázových systémech se střídačem Huawei SUN2000 M1 a baterií. Strana sítě a střídače je třífázová, zdokumentovaný výstup pro zálohované spotřebiče je však pouze jednofázový.
Zásadní rozdíl ve fázích
- Model: Backup Box-B1
- Číslo dílu výrobce: 02406150
- Vstup sítě a střídače: třífázový, 380/400 V, 50/60 Hz
- Výstup pro zálohované okruhy: jednofázový, 220/230 V, nejvýše 3 300 VA a 15,2 A
- Doba přepnutí uváděná výrobcem: méně než 3 sekundy
- Kompatibilní řada střídačů podle technického listu verze 02-202311: SUN2000-3/4/5/6/8/10KTL-M1
Rozsah zálohovaných fází
B1 nezálohuje třífázově všechny okruhy budovy. Kvalifikovaný projektant musí vybrat vhodné jednofázové kritické spotřebiče a udržet jejich vypočtené zatížení v mezích zdokumentovaného výstupu. Přepnutí trvá určitou dobu; zařízení, která nesnesou přerušení, potřebují vlastní vhodnou UPS. Výkon a doba zálohy závisí na střídači, stavu nabití a konfiguraci baterie i skutečných spotřebičích.
Instalační údaje
- Krytí: IP65
- Provozní teplota: -20 °C až +45 °C
- Relativní vlhkost: 0% až 100%
- Rozměry: 400 × 350 x 130 mm
- Hmotnost: 11 kg
Pro konkrétní místo je nutné ověřit kompatibilitu, firmware, typ sítě, rozdělení fází, ochrany, dimenzování vodičů, uzemnění, oddělení a parametry uvedení do provozu. Záložní výstup se nikdy nesmí přímo spojit s distribuční sítí. Instalaci a servis smí provádět pouze kvalifikovaný elektrotechnik.
Rozsah dodávky a dostupnost
Tato položka obsahuje jednu Backup Box-B1. Baterie, střídač, elektroměr, externí ochrany, kabeláž, rozvaděč zálohovaných okruhů, montáž a uvedení do provozu jsou samostatné. Zařízení je vedeno ve skladu evropského dodavatele; přesnou revizi a kompatibilitu potvrdíme při přijetí objednávky.

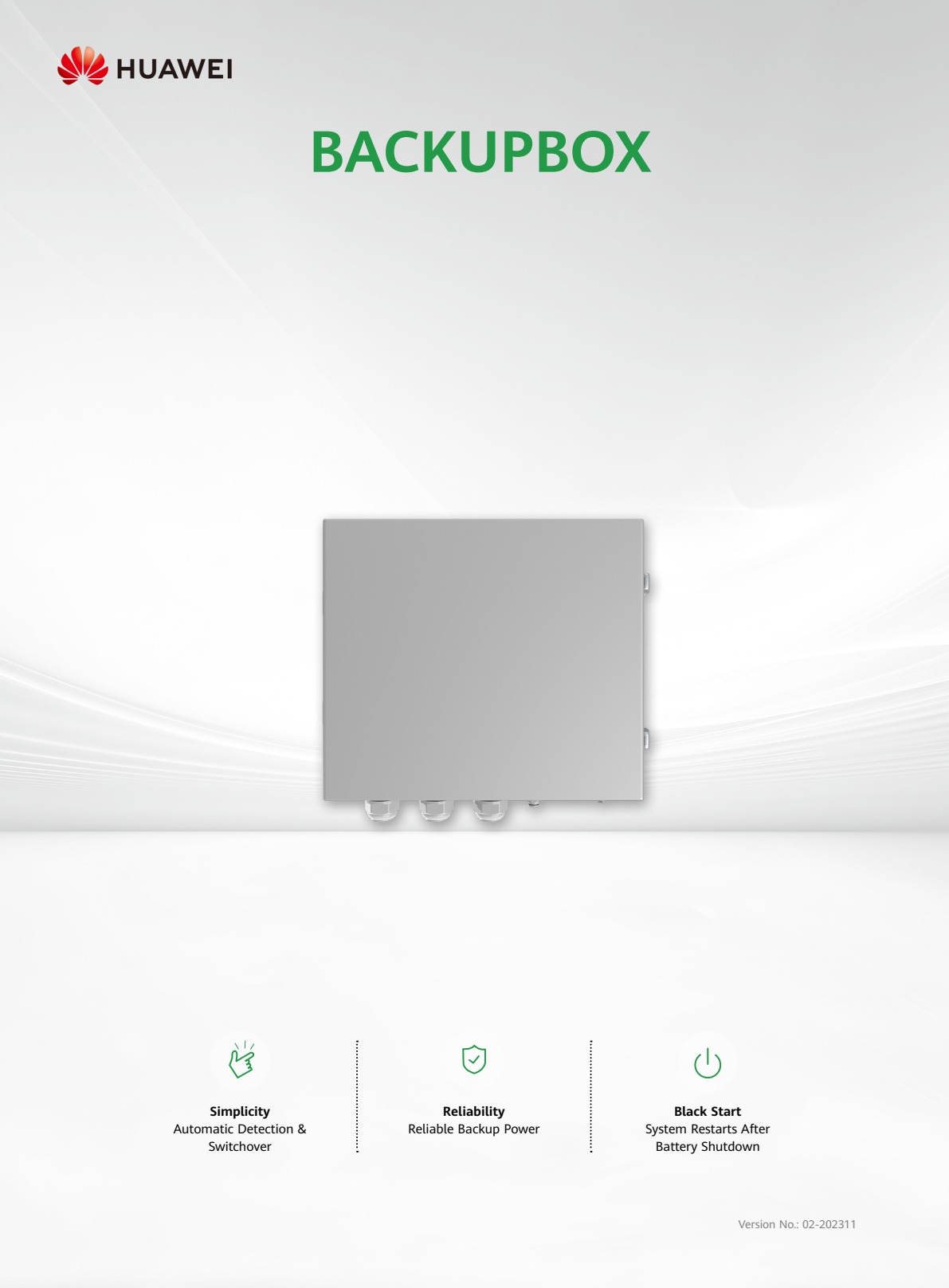

Stáhnout lokálně uložený oficiální anglický technický list Huawei. Další položky najdete v kategorii Příslušenství k bateriím.
