BYD Battery-Box Premium LVS PDU + základna – jednotka rozvodu výkonu 12940054-00

Popis

BYD Battery-Box Premium LVS, kód 12940054-00, je běžná evropská jednotka rozvodu výkonu PDU s odpovídající základnou pro jednu nízkonapěťovou bateriovou věž Premium LVS. Tvoří horní a spodní část sestavy a zajišťuje připojovací prostor věže. Sama energii neukládá.

PDU a základna pro bateriovou věž LVS

Soukromý zdroj používá zkrácené označení PDU/BMS, ale dokumentace BYD rozlišuje PDU na věži od samostatně potřebné Premium LV BMU-IP55. Tato nabídka obsahuje běžnou evropskou PDU a základnu. Nejde o australskou variantu PDU se vzduchovým vypínačem. Bateriový modul LVS, externí BMU-IP55, střídač, projektové ochrany, návrh, instalace ani uvedení do provozu součástí nejsou.

Úloha ve věži LVS

• Pro každou kompatibilní věž LVS se používá jedna sada PDU a základny.
• Běžná PDU se montuje nad bateriové moduly; základna nese sestavu zespodu.
• Zdokumentovaný připojovací prostor obsahuje datový vstup a výstup/zakončení, ochranné uzemnění a průchodky DC plus a DC minus.
• BYD stanovuje jeden až šest modulů LVS v jedné věži. Při paralelním provozu smí mít každá věž jeden až čtyři moduly a připojit lze až šestnáct věží.

Povolený počet modulů a věží závisí na modelu střídače, uspořádání fází, síťovém nebo záložním provozu a předepsaných verzích firmwaru BMU, BMS a střídače. Konečný návrh se řídí aktuálním seznamem minimálních konfigurací BYD; pouhá mechanická shoda nepotvrzuje elektrickou kompatibilitu.

Rozsah dodávky a kontrola instalace

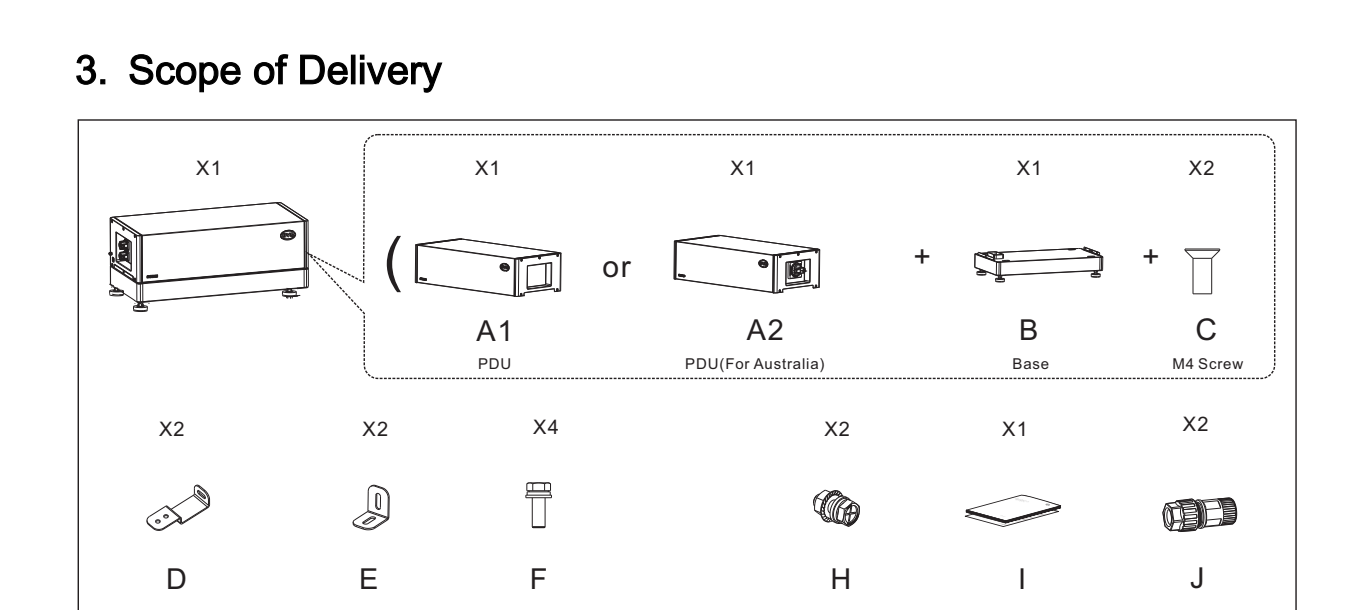

Oficiální výkres rozsahu dodávky zobrazuje běžnou PDU, samostatnou australskou variantu, základnu a související balené montážní a připojovací díly. WodaTherm™ před přijetím objednávky potvrdí fyzický štítek 12940054-00, běžné evropské provedení PDU, obsah uzavřeného balení, sériové číslo, datum výroby, dodací lhůtu a zbývající záruku výrobce. Stejnosměrné vodiče podle projektu, ochranný vodič, stíněný datový kabel, kotvení ke stěně a další materiál závislý na místě se volí samostatně.

Jde o bezpečnostně kritické zařízení pro vysoké stejnosměrné proudy. Počet modulů, kompatibilní střídač a firmware, průřezy vodičů, ochrany, polaritu, uzemnění, kotvení a postup uvedení do provozu musí podle úplné aktuální dokumentace stanovit kvalifikovaný odborník.

Stáhnout lokálně uložený oficiální anglický technický list LVS, provozní návod a seznam minimálních konfigurací V1.12. Prohlédněte si také další příslušenství k bateriím.
