Popis

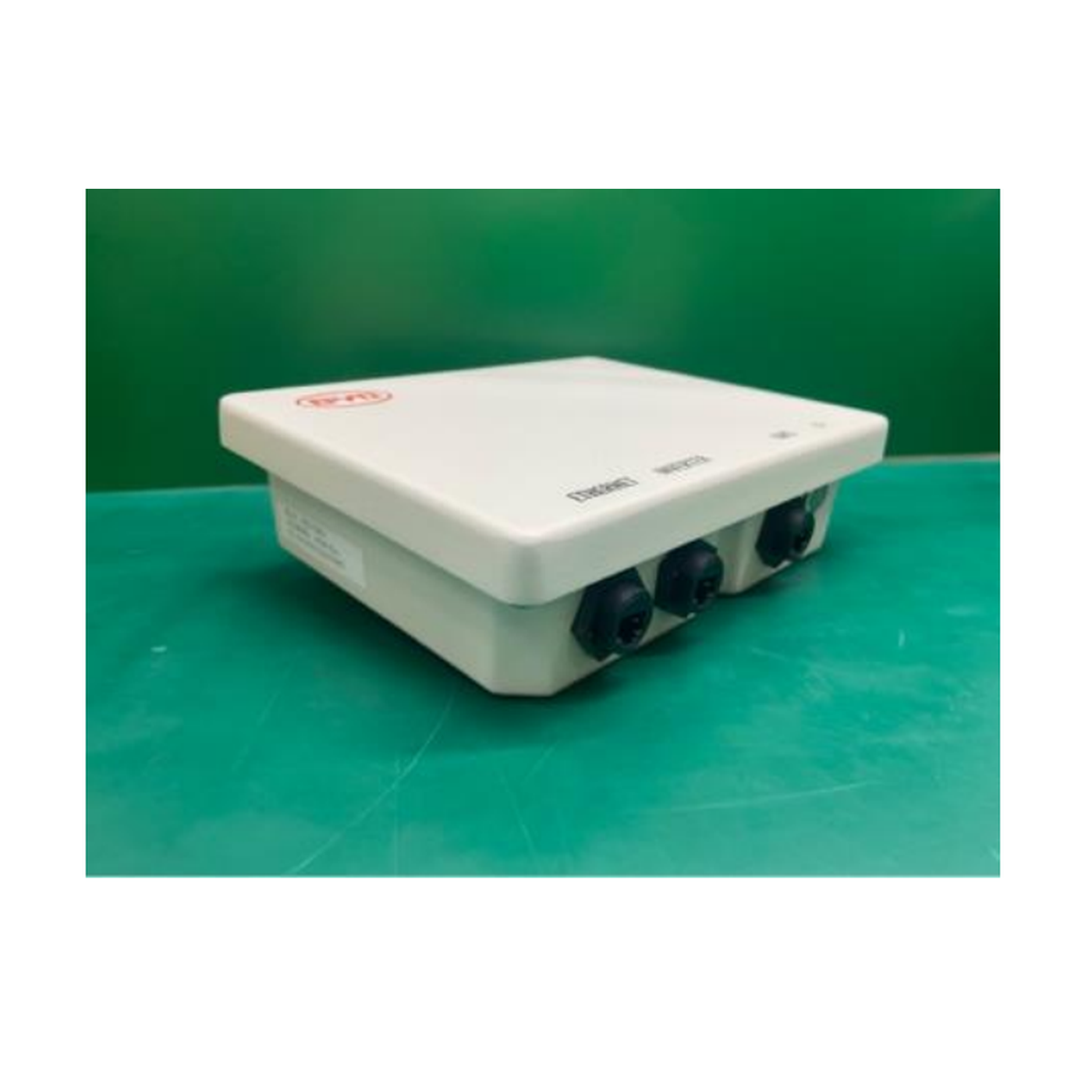

BYD Battery-Box Premium LV BMU-IP55, kód 13172499-00, je aktuální externí jednotka řízení baterie a komunikace pro kompatibilní nízkonapěťové systémy Battery-Box Premium. Zajišťuje komunikaci mezi bateriovým systémem a schváleným střídačem a umožňuje místní přístup při uvedení do provozu. Sama energii neukládá.
Aktuální náhrada za kód 12939786-00
BYD ukončilo dřívější provedení 12939786-00 s ocelovým krytem a nahradilo je touto verzí 13172499-00 s hliníkovým krytem. WodaTherm™ před přijetím objednávky ověří fyzický štítek aktuálního kódu, uzavřený rozsah dodávky, sériové číslo, firmware, datum výroby, dodací lhůtu a zbývající záruku výrobce.
Kompatibilní řady a rozhraní

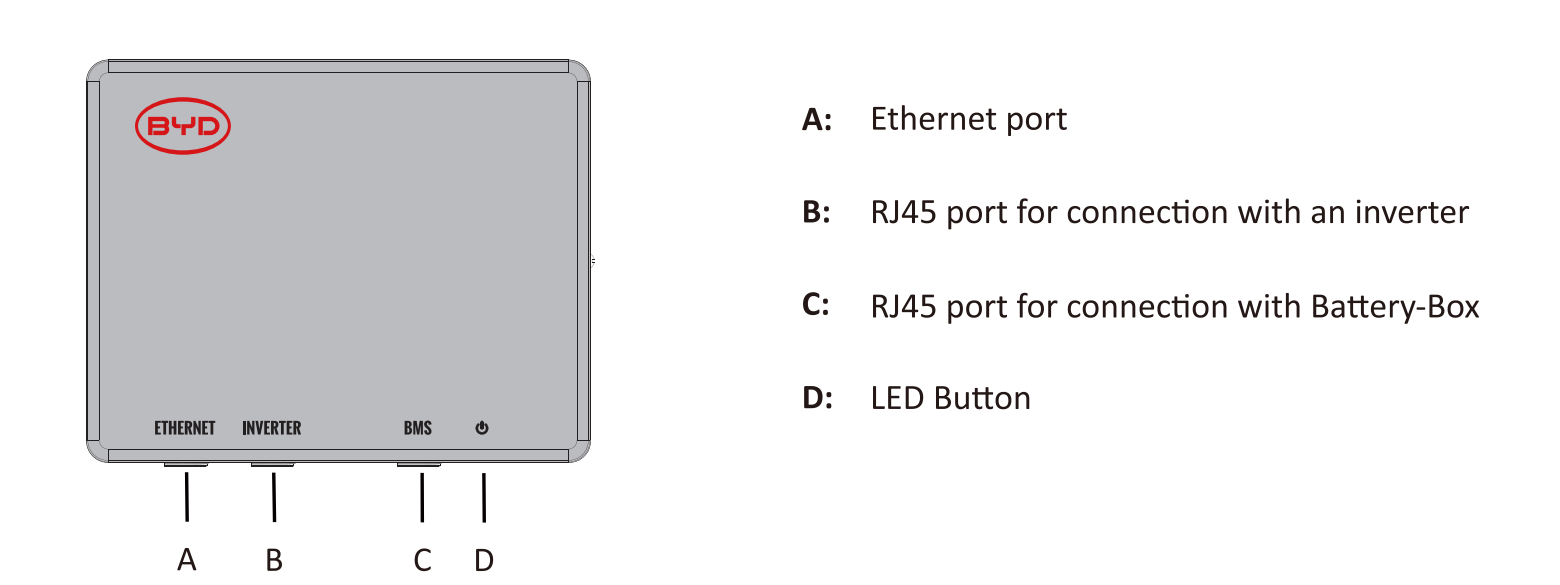

Oficiální návod V1.6 platí pro BMU-IP55 od firmwaru 1.22 a uvádí řady Premium LV FLEX, LV FLEX LITE, LVS, LVS LITE a LVL. Jednotka má Ethernet, konektor RJ45 CAN pro střídač, konektor RJ45 pro Battery-Box a tlačítko LED. Napájení dostává z Battery-Box přes síťový kabel; samostatný napájecí zdroj není potřeba.
- Vstup: 40–60 V DC, 200 mA
- Komunikace: Ethernet a CAN
- Krytí: IP55 podle IEC 60529
- Provozní teplota okolí: -10 až 50 °C
- Relativní vlhkost: 5–95 %, bez kondenzace
- Hmotnost: 1,3 kg
Rozměry a rozsah dodávky
Aktuální návod uvádí 220 × 60 × 176 mm (D × Š × V), zatímco oznámení BYD o změně kódu uvádí nový kryt 154 × 222 × 59 mm (V × Š × H). Dokumenty používají jiné pořadí os a u jednoho rozměru se liší, proto je pro návrh bezpečné počítat s obálkou 222 × 176 × 60 mm a před vrtáním nebo návrhem krytu ověřit fyzický aktuální kus.
Zdokumentovaný balíček obsahuje jednu BMU, jeden návod, tři konektory a jeden držák. PDU se základnou, bateriové moduly, kompatibilní střídač, projektová kabeláž, ochrany, kotevní materiál pro konkrétní podklad, návrh, instalace a uvedení do provozu jsou samostatně.
Před zapnutím musí kvalifikovaný odborník potvrdit přesnou řadu baterie, střídač, firmware, zapojení CAN, specifikaci kabelů, uzemnění, podmínky prostředí a aktuální kompatibilitu výrobce.
Stáhnout lokálně uložený oficiální anglický návod BMU-IP55 V1.6 a oznámení BYD o změně kódu. Prohlédněte si také další příslušenství k bateriím.
